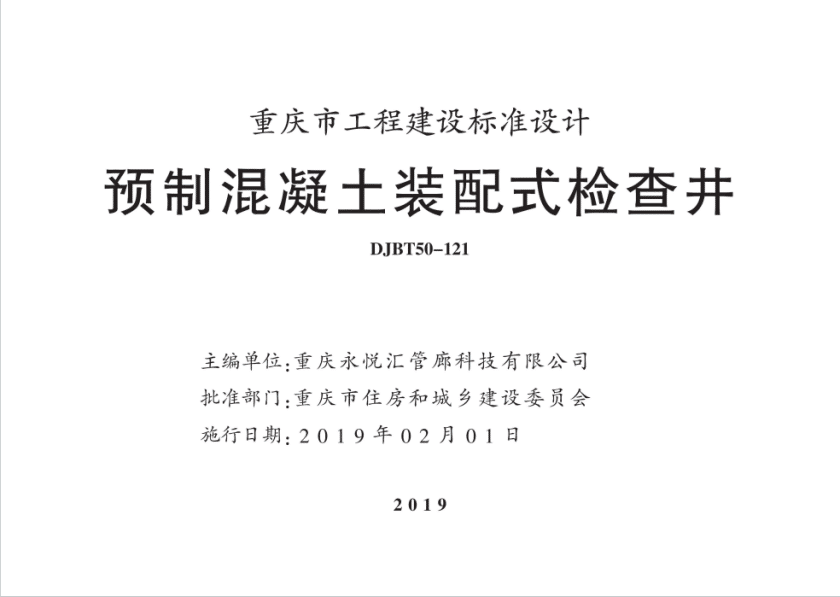

渝18S01 DJBT50-121预制混凝土装配式检查井高清PDF电子版下载

































1. 放坡开挖坡度应由设计人员根据开挖深度及地质情况进行设计。
2. 沟槽开挖宽度与沟槽支护形式应满足预制混凝土检查井装配、地下水排出等要求，坡脚与检查井外墙净距应满足检查井安装要求，参考取值500mm。
3. 当设计基础底面以上的范围内有地下水时，应采取有效的施工降、排水措施，确保槽底作业条件。
4. 沟槽开挖应严格控制槽底标高，沟槽底如遇不良土层，需进行换填处理，由设计人员设计进行换填处理，方法及质量要求应符合国家、地方或设计的相关规定与要求。
5. 基坑开挖深度较大时，应采取有效措施保证基坑边坡的稳定与安全。
6. 若支、干管基础与井室基础交叉时，基坑需进行处理。一般可用级配砂石、低强度等级混凝土作基础填筑。
7. 对一般土质地段，当地基承载力特征值满足本图集第4.5条的规定时，基底可铺设一层厚度为100mm的基础层；对软土地基承载力特征值没达到要求或不均匀沉降地段，应由设计人员根据工程具体情况依照相关规范对地基进行加固处理设计。

1. 预制混凝土检查井装配前应对构件进行外观质量检查、构件接口应平整顺直、无缺损，构件整体应无裂缝、断裂和破损等。
2. 预制混凝土检查井各部份构件连接缝采用C30细石混凝土，接缝厚度10mm~15mm，做法见本图集第63页。
3. 在预制混凝土检查井构件上可标识安装定位线，防止构件安装时踏步位置错位，安装定位线见图1。
4. 预制混凝土检查井与管道刚性连接：
   1. 混凝土类管材：管道与井体的接触面均应进行“凿毛”处理并清理干净，采用C30细石混凝土填充密实。
   2. 铸铁类及埋地塑料类管材：将井体的接触面进行凿毛处理并清理干净，施做一道遇水膨胀胶（圈）条，并采用C30细石混凝土填充密实。
   3. 做法见本图集第69、70页图一~四（刚性连接做法）。
5. 预制混凝土检查井与管道柔性连接：
   1. 混凝土类管材：管道与井体的接触面均应进行“凿毛”处理并清理干净，采用聚硫密封膏填充密实。
   2. 铸铁类及埋地塑料类管材：将井体的接触面进行凿毛处理并清理干净，施做一道遇水膨胀胶（圈）条，并采用聚硫密封膏填充密实。
   3. 做法见本图集第69、70页图一~四（柔性连接做法）。
6. 当管道敷设在软土地基或不均匀地层上时预制混凝土检查井与管道连接采用带承插式、套管式等橡胶密封圈接口的短管进行过渡，做法见本图集70页图五。
7. 遇水膨胀胶（圈）条、聚硫密封膏等性能指标应符合国家相关标准规定。
8. 接入支管孔洞现场钻孔作业应符合下列要求：
   1. 接入支管管径、位置及高程应符合设计要求。
   2. 井体接缝材料强度应大于其设计强度的70%。
   3. 宜采用水钻等电动工具进行钻孔作业。
   4. 不应在拼缝及结构薄弱处进行钻孔作业。

1. 基坑回填必须在检查井流槽施工完毕，达到设计强度且井室顶板安装完成后实施。
2. 基坑四周应同时回填，其高度差不得大于300mm，回填时不得使用重型机械，沟槽内应无积水，不得回填淤泥，回填土中不得含有石块、砖及其他带有棱角的杂硬物体。回填土的压实系数要求见图2。
3. 沟槽回填材料可用碎石屑、粒径小于40mm的砂砾、中粗砂或沟槽开挖出的良质土；良质土是指细粒土含量小于12%的粗颗粒土、中砂、粗砂、土夹石、砂夹石。
4. 位于车行道范围内的井室及调节圈回填，在井室及调节圈周围400mm范围内位于路面结构层部分可采用C40混凝土回填，参见图3。具体处理方法由设计人员根据工程需要确定。
5. 在调节圈连接孔中插入16锚筋后用细石混凝土封堵，可防止井盖支座错位和连接调节圈起到抗剪作用，见图4。
