《一体化预制泵站选用与安装（三）》（21CS03-3）中国建筑标准设计研究院有限公司 组织编制

本图集适用于在新建、改建和扩建的排水和内涝防治工程中应用的流量不大于2000m³/h，扬程不大于50m，筒体直径不超过4200mm，最大埋深不超过10m的湿式一体化预制泵站的选用与安装，适用于抗震设防烈度为8度及8度以下地区，适用于一般地质条件，当用于湿陷性黄土、膨胀土、冻土等特殊土壤时，应根据有关标准、规范另做处理。

编制依据：依据南方环境科技（杭州）有限公司提供的技术资料编制，依据的主要标准规范有《建筑地基基础设计规范》GB 50007-2011、《室外排水设计标准》GB 50014-2021等。
适用范围：新建、改建和扩建的排水和内涝防治工程中应用的流量不大于2000m³/h，扬程不大于50m，筒体直径不超过4200mm，最大埋深不超过10m的湿式一体化预制泵站的选用与安装。

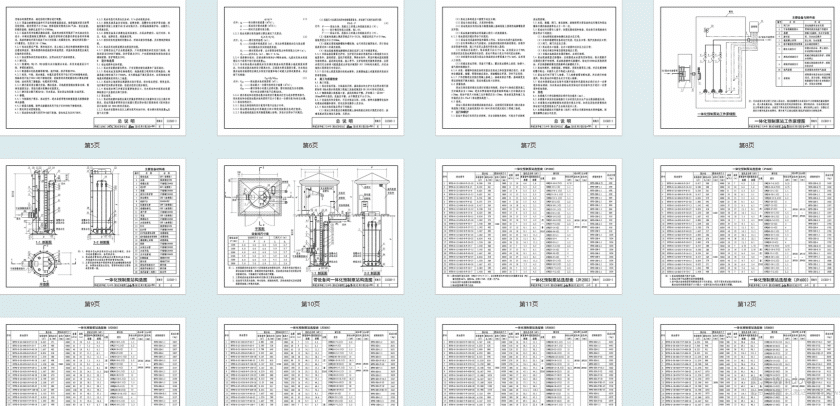

泵站型号标记及规格：
- 型号标记：NFPS-，表示南方一体化预制泵站。
- 型号示例：NFPS-G-20-030-D-P-45-15，表示南方一体化预制泵站，筒体材质GRP（玻璃钢），筒体直径2000mm，筒体高度3000mm，泵站配置2台水泵，采用自耦式安装，泵站流量45m³/h，泵站扬程15m。
- 规格：筒体直径常用规格有6个，分别为1200mm、1600mm、2000mm、2500mm、3000mm、3800mm，特殊规格1个，为4200mm。
泵站配置：
- 一体化预制泵站为成套供应的产品，主要由筒体、潜污泵、格栅、液位计、进出水管及阀门、通风系统、控制柜等组成，其产品性能应符合现行国家、行业有关标准的规定。
- 筒体：筒体材质为GRP（玻璃钢）时，筒体侧壁、底座、顶盖材质为玻璃钢，以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为基体材料，采用计算机控制整体缠绕一次成型工艺制成；筒体结构由内至外为防腐层（乙烯基树脂+表面毡）、防渗层（乙烯基树脂+喷射纱）、结构层（无碱无捻缠绕粗纱+不饱和聚酯树脂）和外保护层（树脂或其他胶衣树脂+抗紫外线吸收剂）；筒体的壁厚可根据泵站的埋设深度和特殊使用场合的强度要求，通过结构计算后进行调整；顶盖由玻璃钢边盖和可开启的检修盖板组成，检修盖板材质为防滑花纹铝板，板材厚度不小于5mm，检修盖板设置液压缸/气缸、限位装置、防锈防盗锁，检修孔直径不小于800mm；底座采用单独模具整体成型，底座的内侧采用弧形下凹式流态优化设计，外侧设置钢制支撑构件，底座的结构形式根据内部设备的布局确定，底座的裙边外围与底座下四之间设置二次灌浆空间，裙边外围设置4-6个灌浆孔，孔径为110-170mm；泵站设置在严寒、寒冷地区时，冻土线以上部分的筒体侧壁和顶盖应增设保温层，筒体侧壁的保温高度和保温厚度、顶盖的保温厚度应满足当地的防冻要求；泵站筒体采用其他材质时，应符合相关产品标准要求。
- 潜污泵：配置WQ、JY、QG型污水污物潜水电泵，采用双通道设计叶轮，串联机械密封；配套潜水电机绝缘等级F级，温升B级，防护等级IP68；泵壳、叶轮、进水端盖、电缆压套等采用不低于HT200的铸铁材质，泵轴采用不低于20Cr13的不锈钢材质，机械密封采用耐腐蚀的石墨或者碳化硅，油封采用丁腈橡胶，电缆采用YCW型；潜污泵采用自耦式安装，耦合底座、导轨提前预制在筒体内部，筒体安装固定后，再进行潜污泵耦合安装固定；潜污泵台数不超过4台，污水泵站、雨水泵站均设置1台备用泵。
