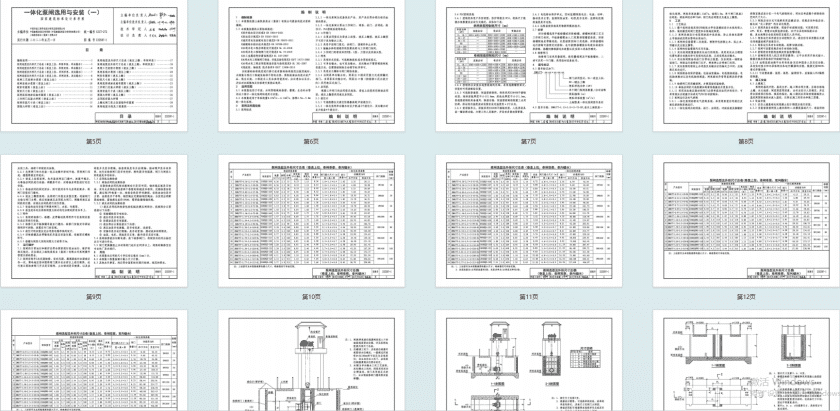

• 编制依据：依据上海凯泉泵业（集团）有限公司提供的技术资料编制，依据的主要标准规范有《室外排水设计标准》GB 50014-2021、《泵站设计规范》GB 50265-2010等。
• 适用范围：市政、水利等领域的排涝、灌溉、生态补水等相关工程中一体化泵闸的选用与安装。
• 泵闸及附属设施：
  • 一体化泵闸为成套供应产品，其产品应符合现行相关标准的要求。
  • 一体化泵闸主要由工作闸门、闸泵、拍门、启闭机、液位计、PLC控制系统等组成。
  • 工作闸门主要启闭型式为垂直上拉型、液压上翻型。液压上翻型不可用于双向输水工况。采用平面闸门型式，含闸门、预埋件和止水等。接触水体的预埋件的防腐处理与工作闸门相同。工作闸门的密封采用P型、L型、刀型以及双球头型。
  • 闸泵采用卧式安装，可选配轴流泵或全贯流泵型式。可单向输水，也可双向输水，双向输水不需要调转闸泵安装方向，仅需要控制柜自动调节相序即可。采用法兰螺栓与闸门刚性连接。当闸泵单向输水时，闸泵出口侧采用重力式或侧翻式拍门。当闸泵双向输水时，闸泵出口侧（按排涝工况水流方向）采用液压式拍门。
  • 启闭机根据工作闸门的启闭型式选取，垂直上拉型采用卷扬启闭机，液压上翻型采用液压启闭机。
  • 液位计可选配静压式液位传感器或超声波液位计。一体化泵闸单向输水时至少配备3个液位计，双向输水时至少配备4个液位计。
  • PLC控制系统控制柜采用户外防雨型，防护等级为IP55。柜体尺寸根据水泵数量及启动方式确定，可选配普通型、恒温型控制柜。柜体采用S30408不锈钢材质，柜体面板厚度不小于2.0mm，其他处厚度不小于1.5mm。普通型控制柜具备通风、除湿功能，恒温型控制柜配置工业用空调，保证柜内温度波动范围在设定温度的±2℃以内。前面板单元采用S30408不锈钢材质，人机界面具备一键诊断功能，方便工作人员维护，并设有多级权限管路。电机综合保护单元实时监测闸泵电压、电流、功率、振动是否正常；监测闸泵油室、电机是否良好，监测电机绕组温度是否过热。远程监控系统采用物联网模块技术。
  • 格栅拦污格栅选用平板格栅或回转格栅。格栅的防腐工艺与工作闸门相同。平板格栅需由人工定期清理栅前杂质。回转格栅配备皮带输送机，长度按照实际工况选择。回转格栅的运行控制可按照定时控制，也可按照格栅前后的液位或液位差控制。格栅间隙根据过水流量以及实际工况条件确定。
  • 检修闸门检修闸门宜采用叠梁闸。使用叠梁闸及平板格栅时，二者可共用一个门槽，采用临时设备起吊。
• 型号标记：2MB/YT-闸门启闭型式-SF-闸泵单机功率-闸泵扬程-闸泵单泵流量-上海凯泉一体化泵闸型号系列。
• 工艺：
  • 整个泵闸系统采用CPD流体力学仿真模拟设计水泵的吸入条件，做到最优的闸门宽度和水泵淹没深度。
  • 泵闸系统设计有底部淤泥冲洗系统，防止系统长期停止导致淤泥沉积后影响水泵运行。
  • 泵闸的安装需要二次浇筑，预埋件包括侧止水、底止水、顶橱以及支绞支撑等。
  • 泵闸的安装需要汽车吊吊装。
  • 双向泵闸配置能够双向运行的闸泵，采用双向水力模型仅需电源自动换向即可实现电机反转，从而实现双向输水。
