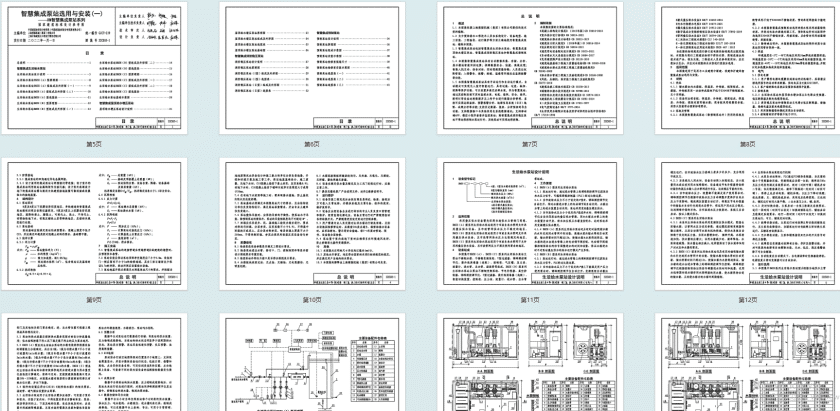

《智慧集成泵站选用与安装（一）——XM智慧集成泵站系列》（22CS05-1）中国建筑标准设计研究院有限公司 组织编制

本图集适用于新建、改建和扩建的民用与工业建筑中，工程环境温度为-40℃～40℃的智慧集成泵站的选用与安装。

编制依据：依据上海熊猫机械（集团）有限公司提供的技术资料编制，依据的主要标准规范有《混凝土结构设计规范》（2015年版）GB 50010-2010、《室外排水设计标准》GB 50014-2021、《建筑给水排水设计标准》GB 50015-2019等。
适用范围：新建、改建和扩建的民用与工业建筑中智慧集成泵站的选用与安装。
材料：
- 壳体：水箱及设备间的板材均采用不低于S30408不锈钢材质，无十字焊接。
- 水泵及管道：本图集所有的泵及管道材质均与该泵站所用管材保持一致。
- 保温：环境温度在-5℃～40℃的地区采用30mm厚泡沫橡胶保温；环境温度在-30℃～-5℃的地区采用80mm厚泡沫橡胶保温；环境温度在-40℃～-10℃的地区采用30mm厚泡沫橡胶保温，并配以电加热膜加热及其他保温措施。
电气：
- 供电电源：用户提供的电源电压应根据泵站的设计容量确定，其容量应能满足设备的正常运行，供电电压为交流220/380V。
- 控制系统：生活给水泵站和屋顶给水增压泵站主电路由变频器、各用电设备配电接触器等组成；消防稳压泵站和预制泵站主电路由高压断路器、接触器、继电器及配电线路等组成。采用微机型全自动控制。控制箱的防护等级不低于IP55。
智慧集成泵站：
- 生活给水泵站：由不锈钢水箱、不锈钢变频电泵、T型过滤器、调峰测控调节仪、智能切换装置、控制柜、气压罐、压力传感器、流量计、进水阀、出水管、弯管等组成。
- 屋顶给水增压泵站：由不锈钢水箱、不锈钢变频电泵、智能测控调节仪、控制柜、气压罐、压力传感器、流量计、进水阀、出水管、弯管等组成。
- 消防稳压泵站：由不锈钢水箱、稳压泵、气压罐、闸阀、电动蝶阀、Y型过滤器、止回阀、流量开关、电接点压力表、压力传感器、旋流防止器、液位计、溢流管、通气管、放空管、排水沟、防虫网罩等组成。
- 预制泵站：由筒体、粉碎格栅、潜水排污泵、止回阀、可曲挠橡胶接头、闸阀、压力传感器、球阀、液位计、气体探测仪、温湿度传感器、室外温度传感器、照明灯具、火灾探测器、噪声仪等组成。
施工安装：
- 智慧集成泵站的进出管道在穿越建筑物的墙壁时，应预埋防水套管。
- 泵站安装应保证泵站内部净空高度不小于2m，设备间门一侧应留有不小于1m的检修通道，其余三面与墙面至少保证0.7m的净距。泵站四周应设置排水设施。
- 泵站地基开挖应满足本图集泵站尺寸的要求，并应由具备设计和施工能力的单位负责设计、开挖和填方以及地基施工等工作，保证地基基础设计、施工质量。无地下水时，C10混凝土垫层下素土夯实，压实系数0.95；有地下水时，C25混凝土垫层下铺碎石或块石垫层厚度不小于100mm。
- 在有地下水或雨季施工时，应采取排水措施，防止基坑内积水及边坡坍塌等情况发生。
- 泵站基础必须满足本图集结构尺寸的要求，且由设计单位负责结构设计，满足泵站承重要求，并由专业土建单位负责施工。
- 泵站箱体吊运时，应保持箱体的平衡性，使泵站水平吊运，严禁倾斜吊运。除预制泵站的筒体外，其他泵站的吊运倾斜度不得超过10°。
