如何自学BIM软件？Revit速成全套教程，7天全面掌握绘图不在话下

本资料对Revit Architecture功能及优势进行了整体了解；对操作界面各部分有大概认识，记住常用工具的功能和名称，以便熟练运用及与人交流；了解和掌握中国样板设置流程以及新建、保存项目的方法等绘图准备工作。

带您认识新最先进的三维建筑设计软件,提升三维设计的技能和工作效率，迅速掌握Revit基本绘图流程,针对本次项目完成基本建模.

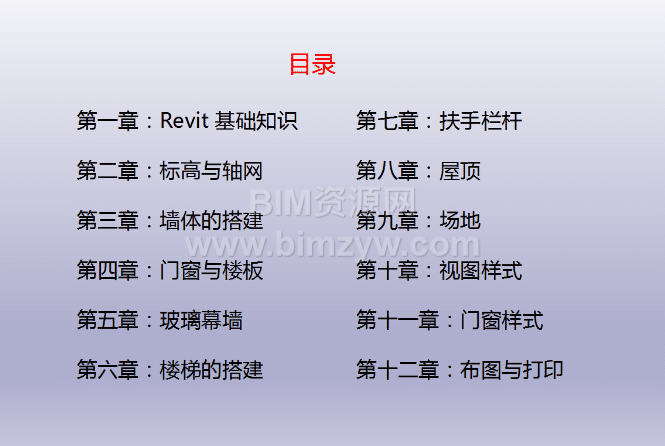

目录：

第一章：Revit 基础知识

第二章：标高与轴网

第三章：墙体的搭建

第四章：门窗与楼板

第五章：玻璃幕墙

第六章：楼梯的搭建

……

Revit Architecture 功能及优势整体介绍

Revit Architecture 界面各部分名称、功能介绍

设置中国样板

新建保存项目

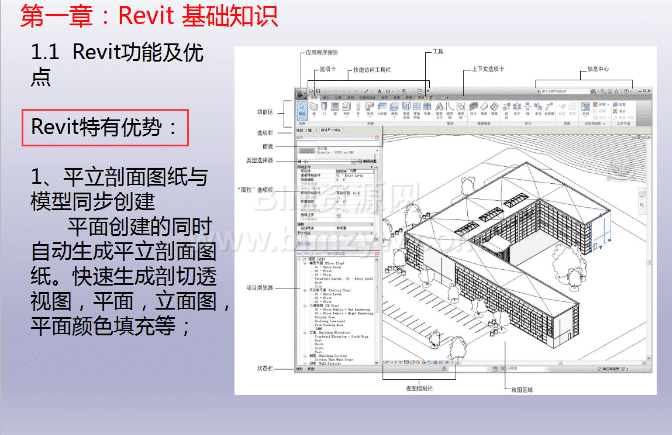

1、平立剖面图纸与模型同步创建

平面创建的同时自动生成平立剖面图纸。快速生成剖切透视图，平面，立面图，平面颜色填充等；

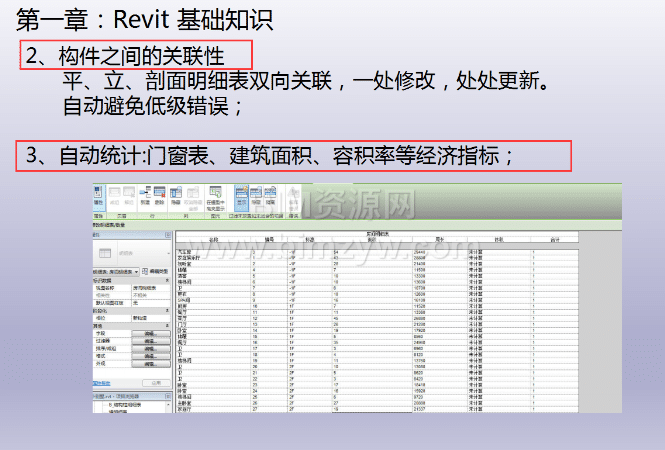

2、构件之间的关联性

平、立、剖面明细表双向关联，一处修改，处处更新。

自动避免低级错误；

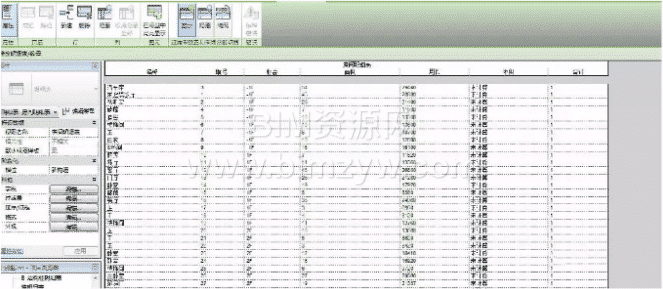

3、自动统计:门窗表、建筑面积、容积率等经济指标；

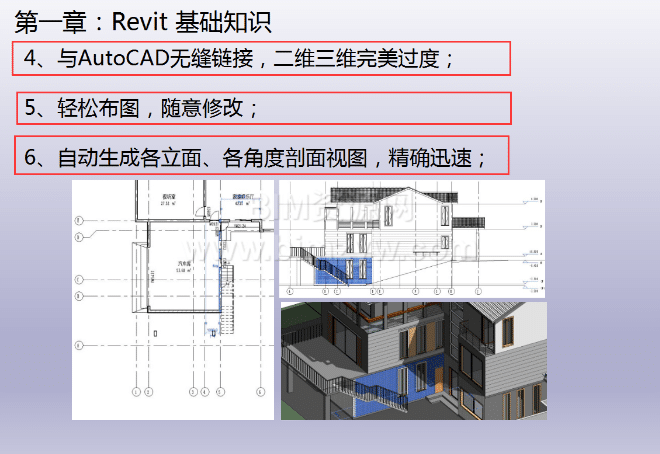

4、与AutoCAD无缝链接，二维三维完美过渡；

5、轻松布图，随意修改；

6、自动生成各立面、各角度剖面视图，精确迅速；

7、体量功能让您的初步设计随心所欲,异型墙体、幕墙轻松创建；

8、参数化设计的特点:类型参数，实例参数，共享参数等对构件的尺寸，材质，可见性，项目信息等属性的控制。

9、集成优异渲染、漫游功能，让您全方位展示您的设计；

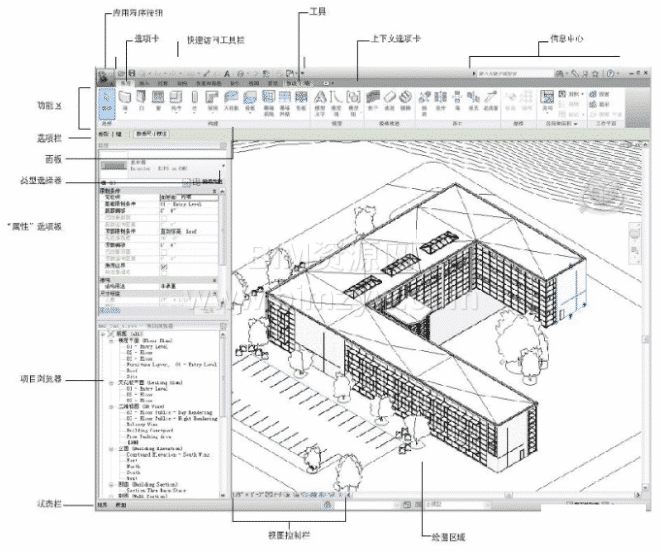

RevitArchitecture的界面功能介绍

提示：请不要随意删除立面符号，否则正立面视图也将被删除。

快速访问工具栏

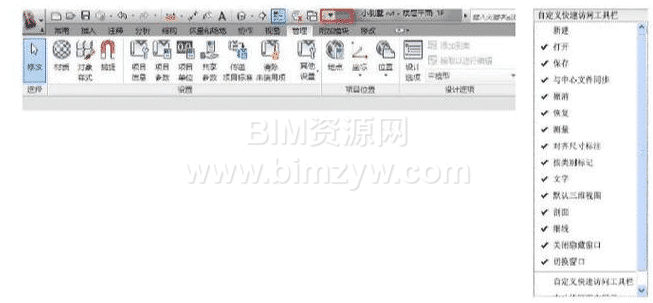

单击快速访问工具栏后的向下箭头将弹出下列工具，若要向快速访问工具栏中添加功能区的按钮，请在功能区中单击鼠标右键，然后单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默认命令的右侧。

功能区选项卡

创建或打开文件时，功能区会显示。它提供创建项目或族所需的全部工具。

提示：下拉按钮：如下图中“墙”包含一个下拉箭头，用以显示附加的相关工具

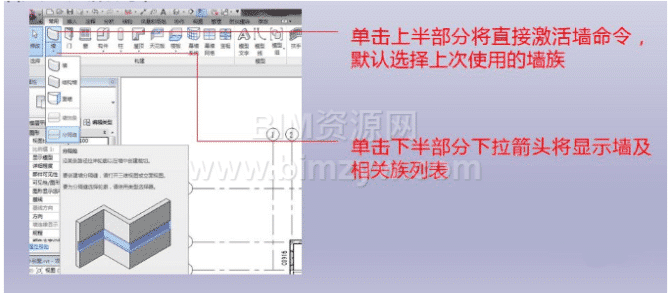

分割按钮：如果看到按钮上有一条线将按钮分割为2个区域，单击上部（或左侧）可以访问通常最常用的工具。单击另一侧可显示相关工具的列表。



上下文功能区选项卡

激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。

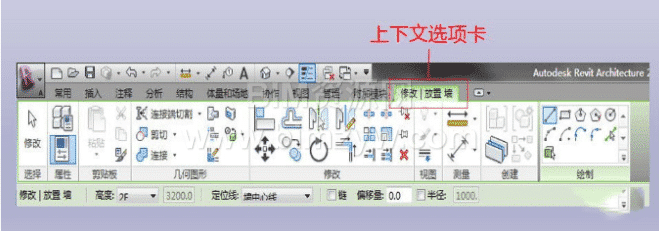

例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

上下文功能区选项卡

激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。

例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

比例

详细程度

模型图形样式：单击可选择线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式

打开/关闭日光路径

打开/关闭阴影

显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。

打开/关闭裁剪区域

显示/隐藏裁剪区域

临时隐藏/隔离

显示隐藏的图元

ViewCube

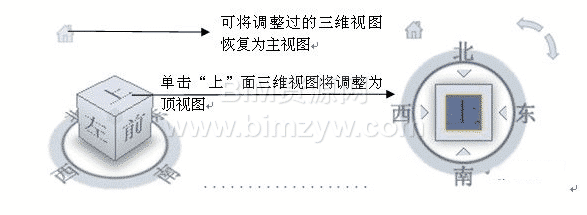

ViewCube是一个三维导航工具，可指示模型的当前方向，并让您调整视点

主视图是随模型一同存储的特殊视图，可以方便地返回已知视图或熟悉的视图，您可以将模型的任何视图定义为主视图。

在ViewCube上单击鼠标右键，然后单击“将当前视图设定为主视图”。

设置RevitArchitecture的中国样板

为何要设置中国样板

使二维图纸符合规范

默认样板文件的标高样式、尺寸标注样式、文字样式、线型线宽线样式、对象样式等，不能满足中国国家标准制图规范要求。

样板文件的后缀为：*.rte

项目文件的后缀为：*.rvt

标准化工作可以大大减少重复工作量，提高设计质量和设计效率。

根据不同设计项目的特点和要求，把上面这些重复性的工作在项目样板文件里就预先做好，就可以避免在每个项目设计中重复这些工作。从而提高设计质量和设计效率。

设置方法

“应用菜单”下拉菜单-“选项”命令，打开“选项”对话框。

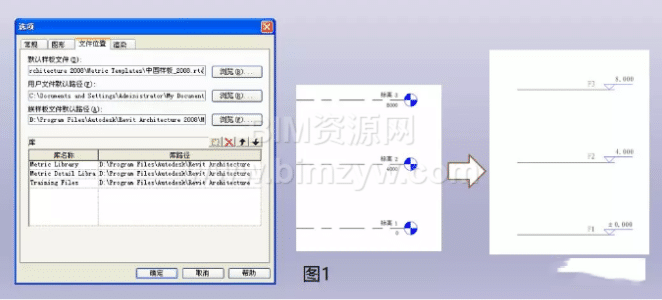

单击“文件位置”，如图1，替换第一行默认样板文件

新建、保存RevitArchitecture文件

新建项目：打开“应用菜单”>“新建”>“项目”

Revit将打开刚刚设置好的默认样板

打开样板后，将文件另存为RVT格式的项目文件，以免误替换样板文件。

应用菜单>“另存为”，Revit将自动保存为.rvt格式的项目文件
