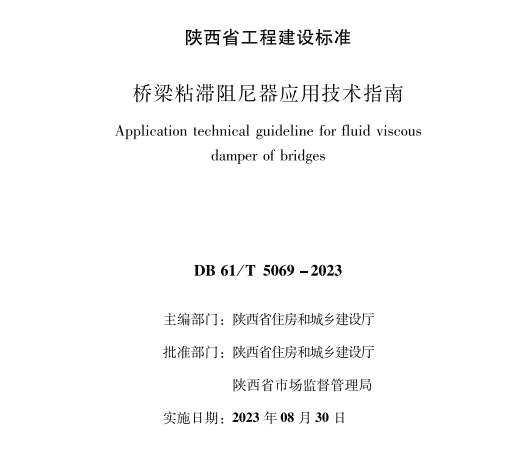

该文档是《桥梁粘滞阻尼器应用技术指南》（DB61/T 5069 – 2023），主要内容包括：

总则：规定了桥梁粘滞阻尼器的结构形式、规格、技术要求、施工、验收和维护的要求，适用于新建、改扩建市政桥梁的减震设计，且应符合国家、行业及陕西省现行有关标准、规定。
术语和符号：对粘滞阻尼器相关的术语如初始长度、最大长度、设计抗震位移等进行解释，并列出相关符号的含义。
结构形式、规格：
- 结构形式：分为孔隙式、间隙式和混合式桥梁粘滞阻尼器，并给出结构示意图。
- 本构关系：给出桥梁粘滞阻尼器的基本公式。
- 型号：规定了桥梁粘滞阻尼器型号的表示方法。
- 规格：明确了桥梁粘滞阻尼器规格系列按设计最大阻尼力、设计行程、速度指数的分级，以及转角范围。
技术要求：
- 一般规定：适用环境温度为-35℃～60℃，应设置在相对位移或相对速度较大的构件之间，安装位置应便于检查、维修及更换，连接部件的作用力取值有相关要求，遭受特定情况后应进行检测，设计工作频率范围宜不大于2Hz，设计和安装前应对相关部位进行验算，安装在高空时应具有防坠落等措施，与被控结构之间可采用螺栓连接或焊接连接。
- 外观：外形尺寸应符合设计图要求，表面应光洁，无相关缺陷。
- 材料：对钢材、阻尼介质、密封材料的选用有具体要求。
- 工艺性能：包括热处理、机加工、探伤、防腐、装配等方面的具体规定。
- 力学性能：对理论阻尼力、高温耐压性能、慢速性能、速度相关性能、极限位移性能、频率相关性能、温度相关性能、地震作用性能、风振荷载性能、疲劳与耐磨性能等有具体的性能要求和测试方法。
施工、验收和维护：
- 一般规定：桥梁粘滞阻尼器工程应作为主体结构分部工程的一个子分部工程进行施工和质量验收，施工组织设计应包含安装方案，施工作业宜划分为两个阶段，进场验收应提供相关资料，且阻尼器相关参数应符合设计文件规定。
- 进场检验：制作单元的确定应考虑制作、安装和运输条件及阻尼器特点，进场验收时应具有产品检验报告等相关资料，所用材料应具有质量合格证书。
- 施工安装顺序：应由设计单位、施工单位共同商讨确定，且应符合相关规范规定，总体安装顺序宜采用后装法。
- 施工测量和阻尼器的安装、校正：应符合相关规范的要求，安装前需进行准备工作并对制作质量进行复查。
- 阻尼器安装的焊接和紧固件连接：应符合设计文件和相关规范的规定，铰接连接时间隙应符合要求，安装连接完成后应符合相关规定。
- 施工安全和施工质量验收：施工应符合相关规范规定，并制定施工安全措施，规定了见证取样检测项目和检验项目以及观感质量检查项目。
- 维护：检查可分为定期检查和应急检查，根据检查方法可分为目测检查和抽样检验，应根据具体情况进行检查，目测检查内容及维护方法有明确规定，抽样检验时应抽取典型阻尼器进行测试。
