这是一套轨道交通工程公共区装饰装修 BIM 设计应用项目BIM资料，主要内容含图纸、方案、BIM模型、PPT、视频等
- 项目区位分析：地铁工程是城市规划中唯一一条环线，贯穿 4 个中心城区，是省目前在建规模最大、难度最高、社会影响最大的地铁项目，具有专业多、投资庞大、建设周期长、地下空间局促、涉及单位众多、运营管理复杂等特点。
- 装修工程概况：
- 工程名称：地铁 3 号线二期工程 – 公共区装饰装修。
- 建筑面积：147386.84㎡。
- 装修工程范围：包括车站公共区域内站厅层、站台层、出入口通道墙、顶、柱、地的精装修，公共区卫生间精装修，车站配套设施装修以及与各专业末端的收边装修。
- 项目重难点：装修范围广、体量大、接口专业多。
- 各方设计诉求：
- 甲方：方案比选、减少变更、构件预制指导、保证设计周期和施工成果。
- 施工方：详细的天、地、墙柱饰面布置图等图纸，充足的施工空间。
- 使用方：安全应急疏散、流线使用便利、功能满足要求。
- BIM 设计思路：采用协同 BIM 正向设计，实现各专业之间的高度协调，保证模型和施工实体的一致性。
- BIM 团队介绍：由项目公司 BIM 小组组织执行，项目部 BIM 组负责落地操作，包括 BIM 规划师、工程师、建模师等，共计 9 人。
- 软硬件配置：
- 硬件：CPU 为 E5 – 2643v4 处理器，主频 3.4Ghz，酷睿 I7，内存 32G；显卡为 M4000（8G 独显），英伟达 GTX1060T 及以上；硬盘为 512 固态 + 4T 机械硬盘；显示器为 DELL27 英寸双屏显示器。
- 软件：Revit2016、Navisworks、Lumion8.0、Premiere、3Ds MAX、Pathfinder 等，用于模型制作、碰撞检查、漫游、施工模拟、视频剪辑、施工动画、模拟疏散等。

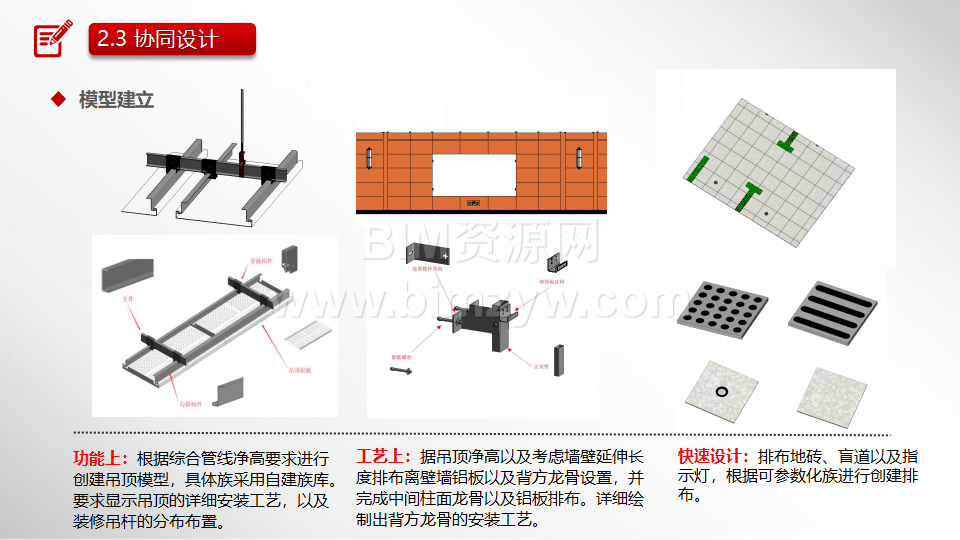

- BIM 工作流程：施工单位 BIM 人员配合设计，结合材料厂家产品建模，进行 BIM 正向设计，创建 BIM 装修族库，经业主方 BIM 审核后出图，用于现场施工。
- 设计标准：编制 BIM 策划及 BIM 实施方案，建立 BIM 建模深度标准，规划整体模型各阶段深度等级，对细部构件进行精度划分。
- 协同设计：
- 办公协同：项目公司 BIM 机电部、中交四公局、装修设计咨询、设计院等单位人员集中办公，共计 20 人协同设计。

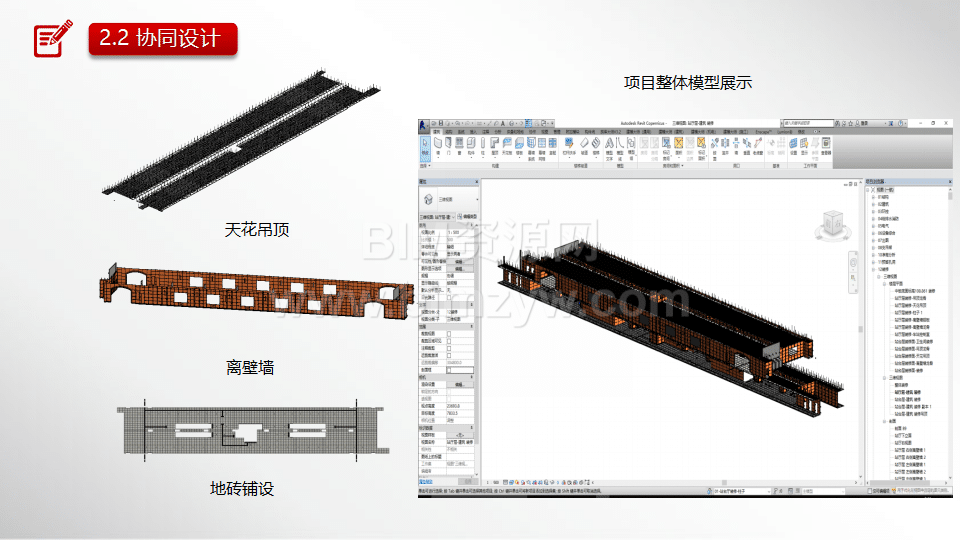

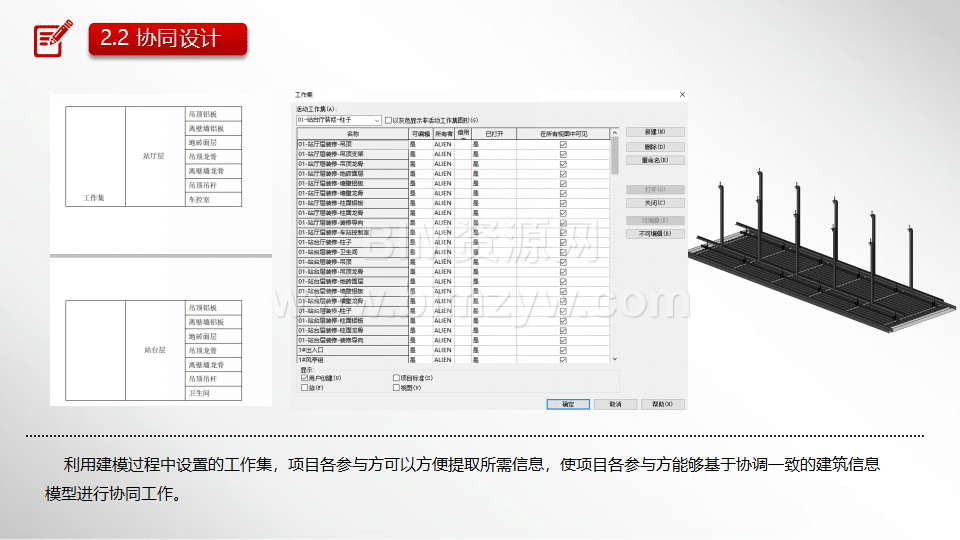

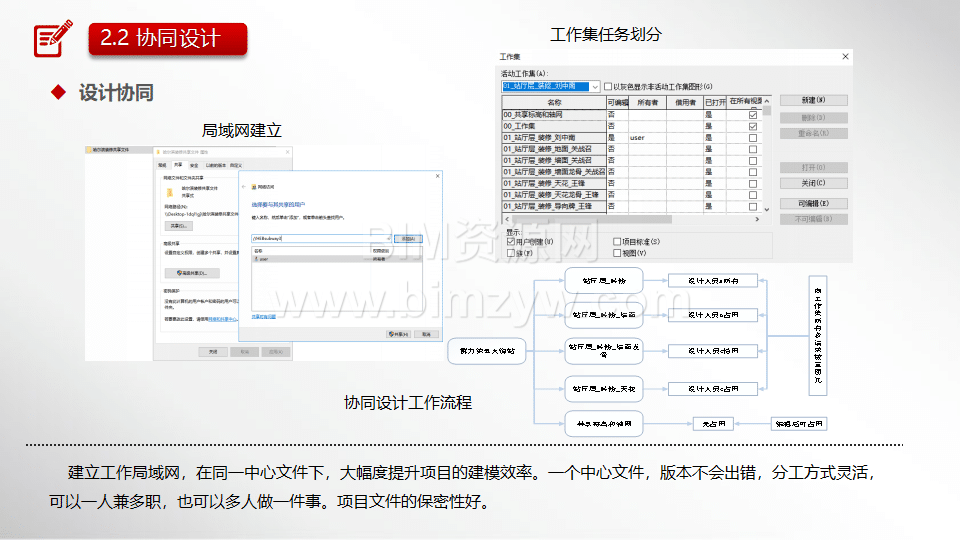

- 设计协同：建立工作局域网，在同一中心文件下进行协同设计，提高建模效率，保证项目文件的保密性。

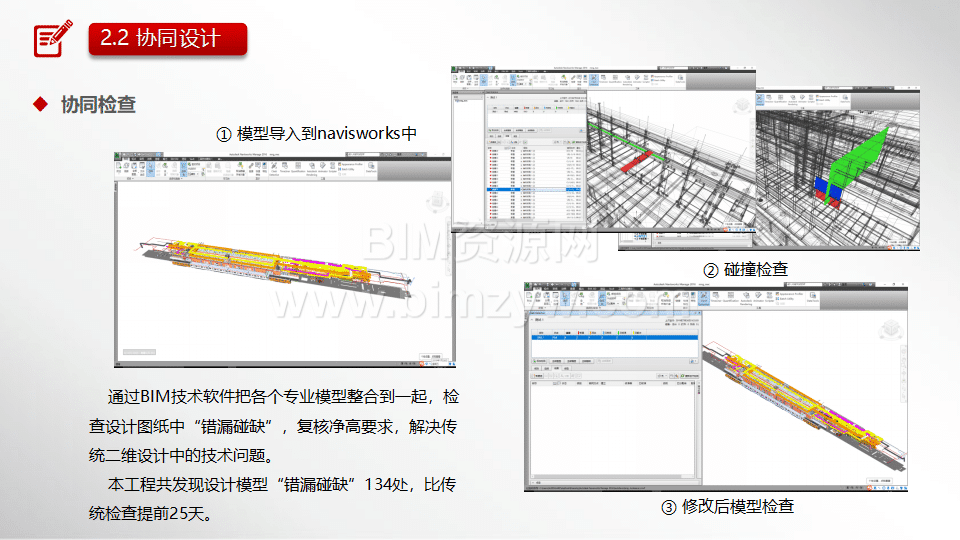

- 协同检查：通过 BIM 技术软件整合各专业模型，检查设计图纸中的“错漏碰缺”，复核净高要求，本工程共发现问题 134 处，比传统检查提前 25 天。

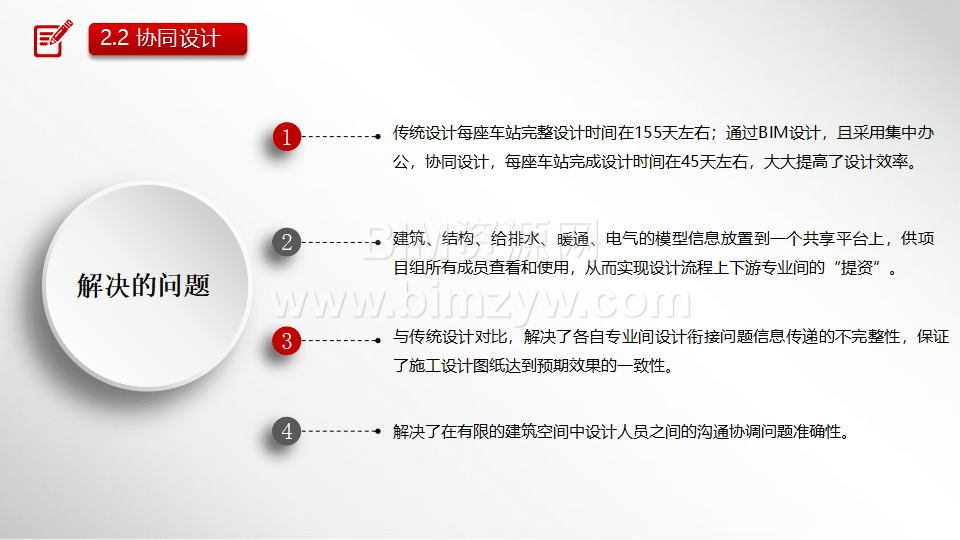

- 解决的问题：与传统设计对比，提高了设计效率，解决了设计衔接问题、沟通协调问题，保证了施工设计图纸的一致性。

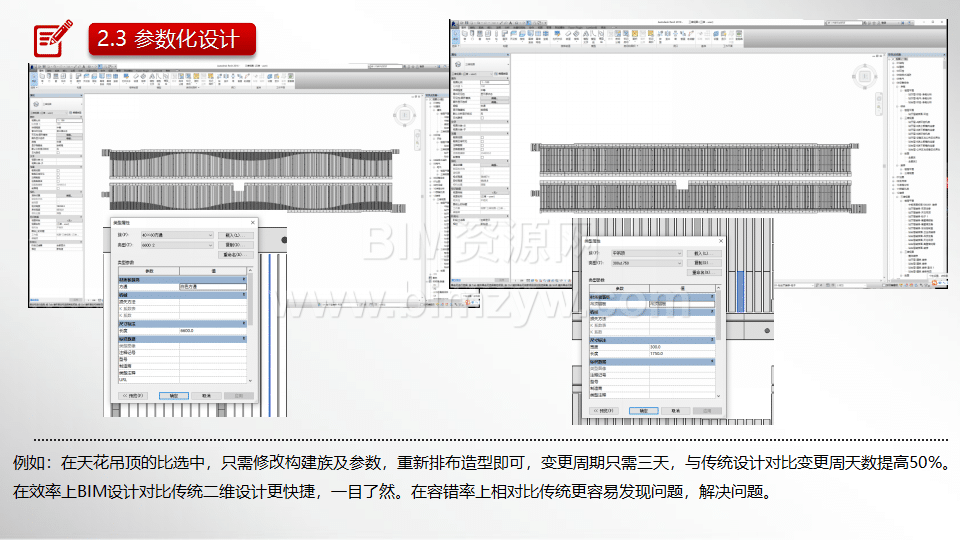

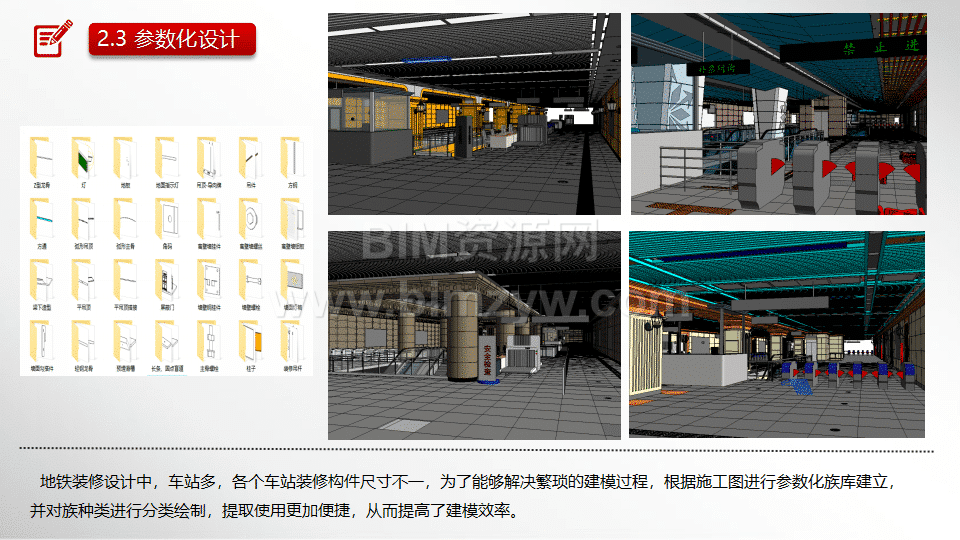

- 参数化设计：建立参数化族库，提高建模效率，例如在天花吊顶比选中，变更周期缩短，效率和容错率提高。

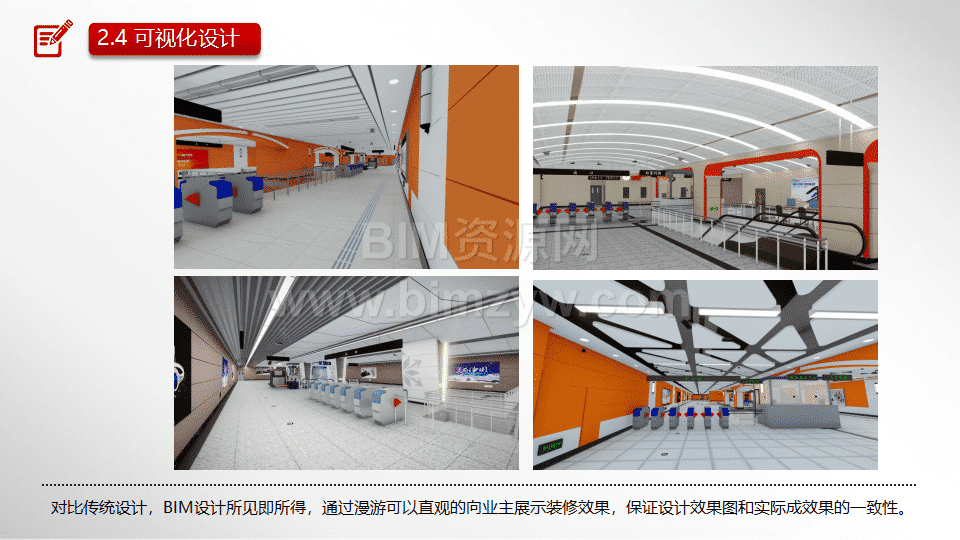

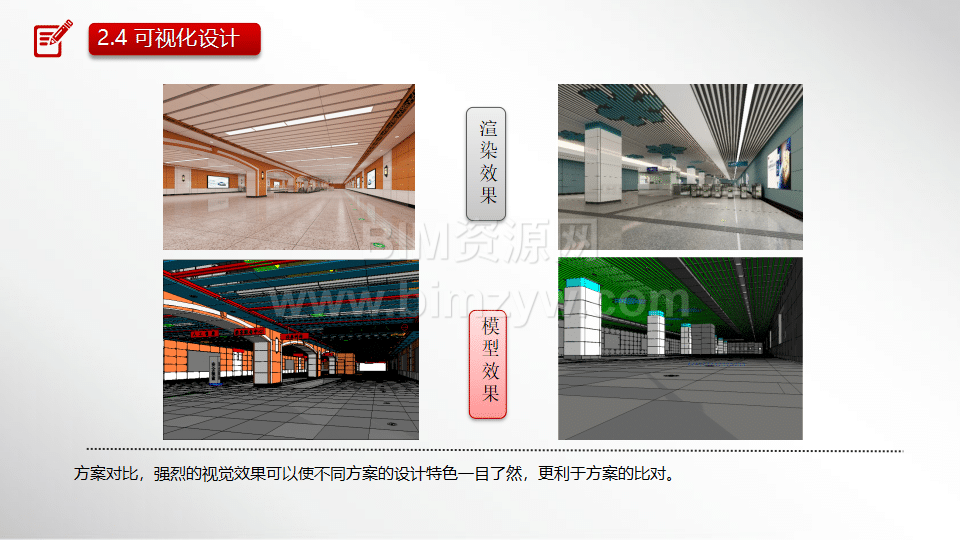

- 可视化设计：通过方案对比和漫游展示，使不同方案的设计特色一目了然，向业主直观展示装修效果，保证设计效果图和实际成果的一致性。

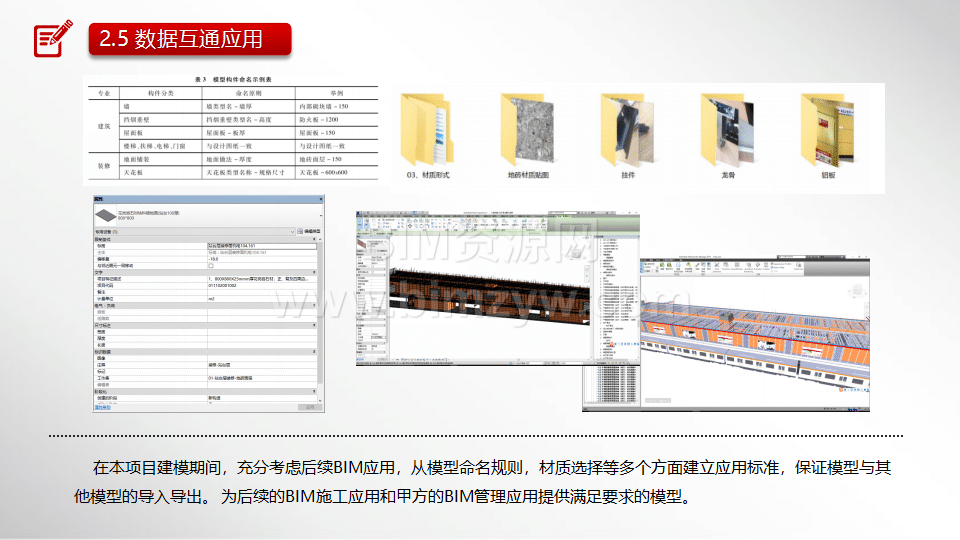

- 数据互通应用：从模型命名规则、材质选择等方面建立应用标准，保证模型与其他模型的导入导出，创建 revit 装饰装修共享参数文件，借助数据库生成明细表格，为业主提供预算价格，为施工提供工程数量。
- 辅助出图：BIM 建模师将三维模型图转换为 CAD 图纸，生成重点部位的断面图、轴测图等，指导现场施工，解决了传统地铁精装设计变更多、交叉作业专业多、施工工序衔接等问题。
- 拓展应用：
- 工程量统计：对比不同方案的工程量，量化各方案指标，在经济、美观的角度选取方案，节省设计周期 15 天。
- 可视化模拟：利用 BIM 可视化性进行复杂节点和施工工艺的动画演示，进行施工交底，便于施工人员理解工艺及工序，方便沟通。
- 模拟疏散：通过软件进行应急疏散模拟仿真分析，优化装修造型、疏散指示标志位置和数量。
- 应用价值：
- 建立完备的地铁装修族库，为轨道交通装修设计提供规范系统族库模板和正向设计 revit 建模流程体系示范样板。
- 建立一系列 BIM 标准和管理制度，采用集中办公、BIM 协同设计的管理一体化模式，缩短设计周期，减少沟通成本，快速为业主决策方案。
- 解决传统设计不直观、各专业不能协同工作、工程量统计不精确等问题，与广联达工程量统计对比，BIM 技术统计的工程量更准确，每站节约直接成本 1.6 万，总计节约成本 30 万左右，节约间接成本 35 万左右。
- 改进建议：
- 软件使用：Revit 建模软件模型体量过大时操作不慎会出现卡顿甚至程序崩溃问题，Lumion 渲染软件会出现材质与 Revit 对接不顺畅的问题。
- BIM 人员：建筑工程方面的 BIM 软件繁多，设计人员对基于 BIM 的三维软件熟练运用存在困难，特别是多个软件结合使用方面，需要进行大量练习和培训；多人作业链接关系高，任务具有交互关系，会受到他人进度影响，分配任务时需视人员能力分派。
