工程概况
-
- 工程概述：西湖区文体中心是拥有多种运动场馆的文化体育中心，也是世界浙商大会会址，内设浙商博物馆等，是全球浙商的重要平台。
- 工程位置：位于杭州市西湖区蒋村单元 D – 03 地块，东至蒋村五号路，西至花蒋路，南至规划支路，北至蒋村二号路（晴川路）。
- 建筑概况：建筑面积 126429 平方米，地下室两层，左塔（西湖区文体中心）共四层，右塔（浙商文化中心）共四层，屋顶连城成体，形成连体建筑。左塔采用少量支撑 – 钢框架结构，右塔采用钢框架结构，屋盖为焊接球网架结构。建筑分类为多层民用建筑，使用年限 50 年，耐火等级一级，抗震烈度 7 度，地基基础设计等级甲级，地下室防水等级一级，屋面标高 24.25m。

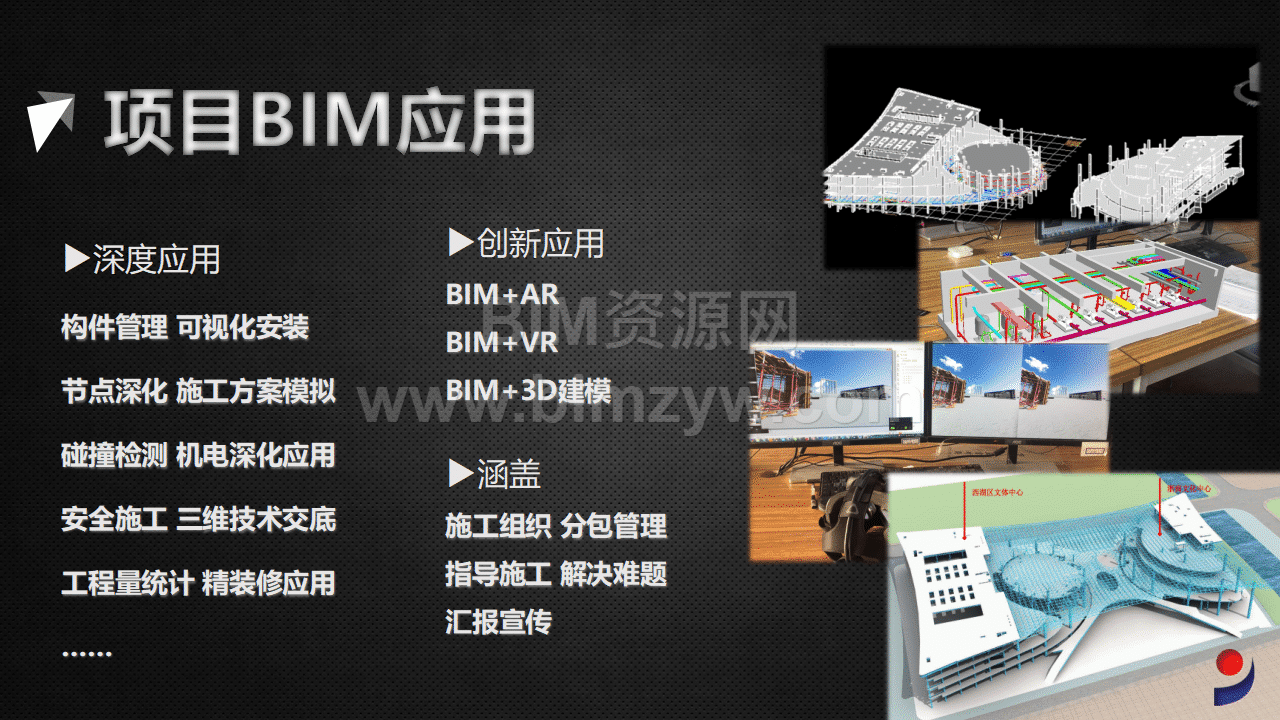

项目 BIM 应用：
-
-
- 深度应用：包括构件管理、可视化安装、节点深化、施工方案模拟、碰撞检测、机电深化应用、安全施工、三维技术交底、工程量统计、精装修应用等。
- 创新应用：BIM + AR、BIM + VR、BIM + 3D 建模。
- : 1.14286rem;”>具体应用内容：
-
-
-

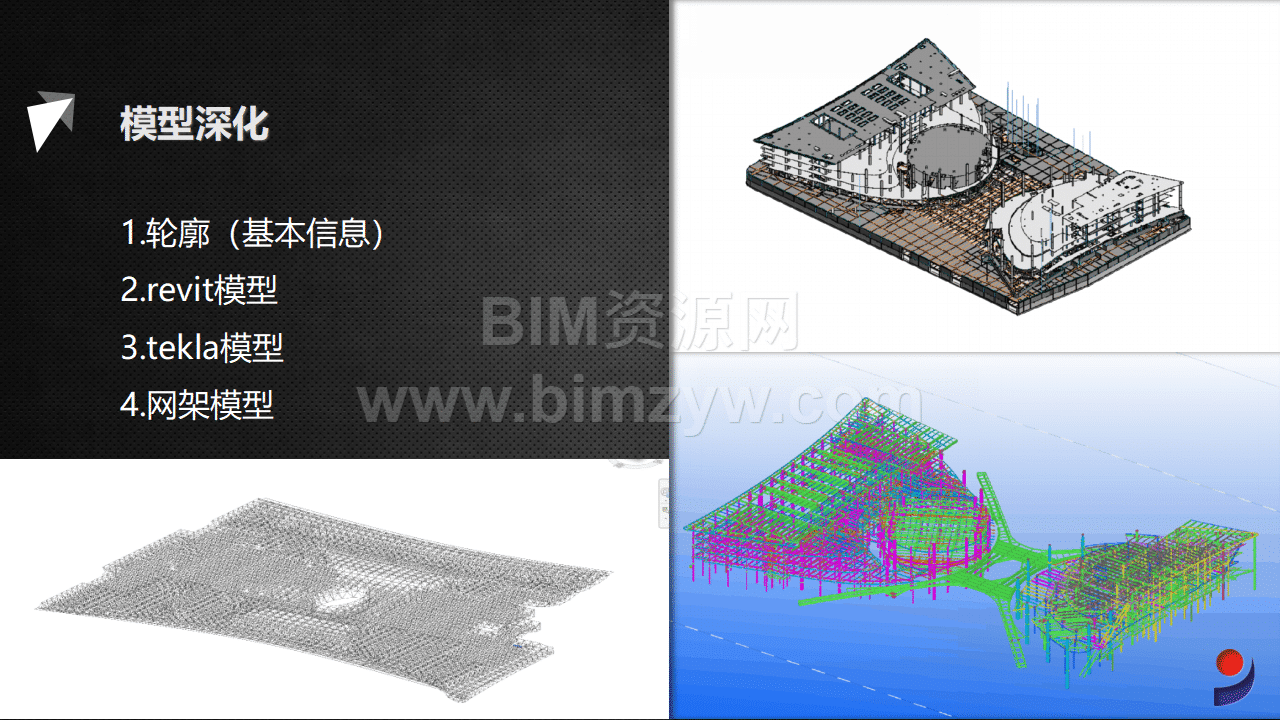

- 模型深化：包括轮廓（基本信息）、revit 模型、tekla 模型、网架模型。

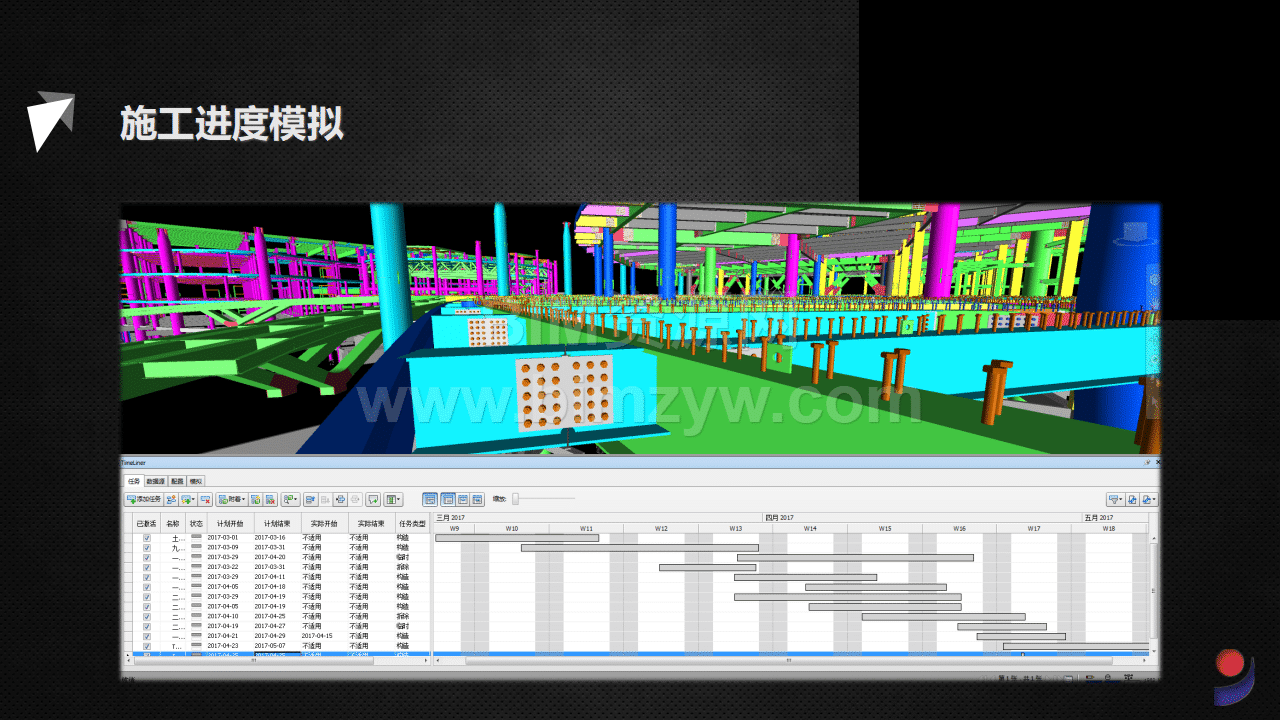

- 施工进度模拟：通过进度计划展示各阶段任务的开始和结束时间。

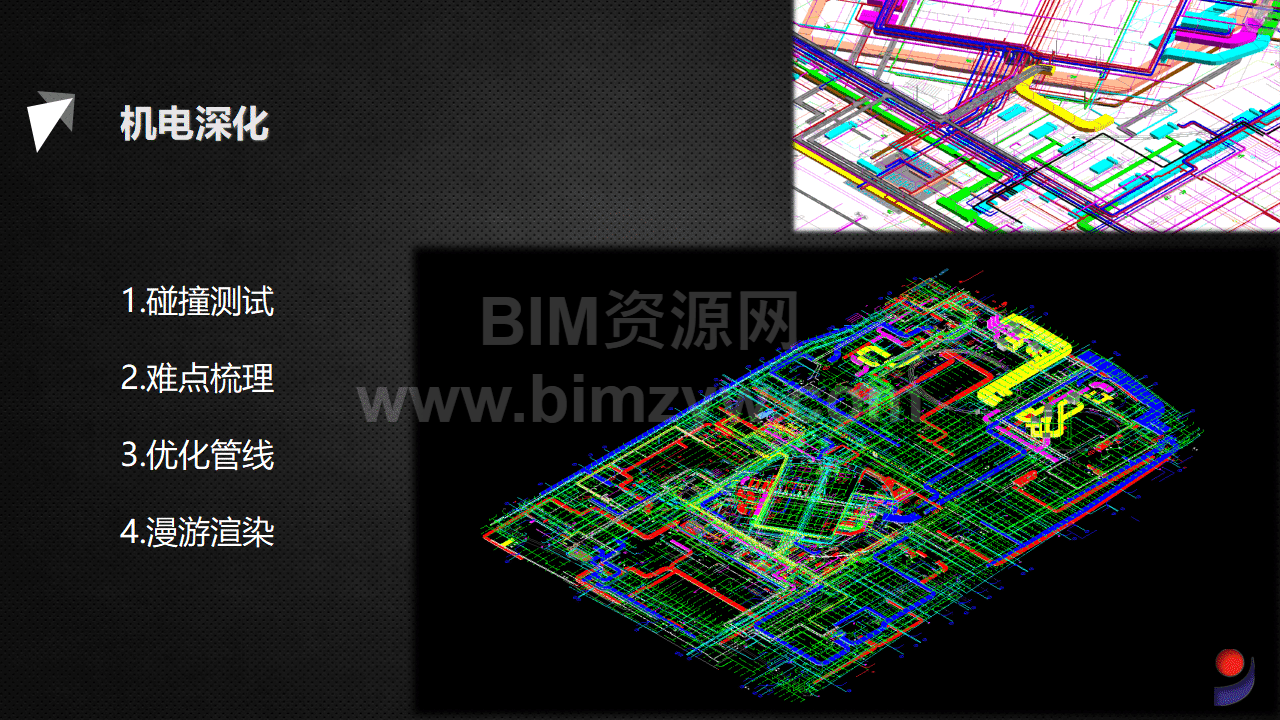

- 机电深化：
- 碰撞测试：水管与风管、水管与水管、风管与风管、桥架与各管线、洞口预埋等的碰撞测试。

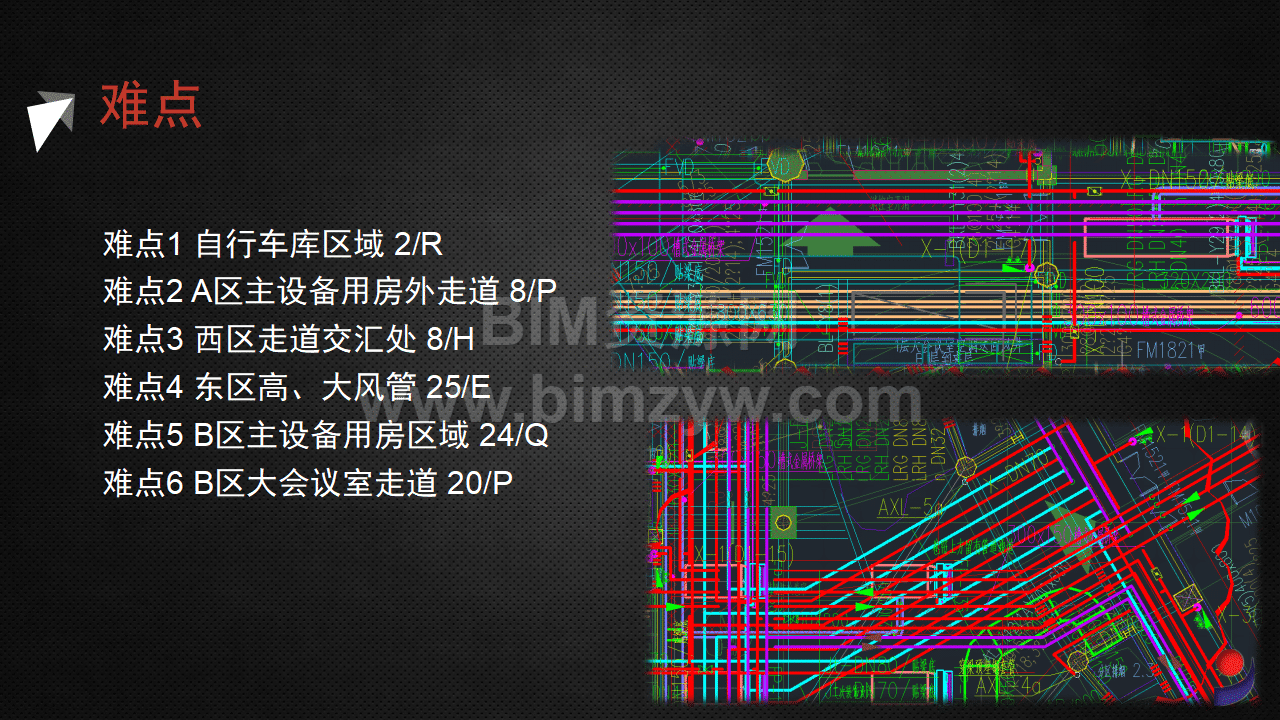

- 难点梳理：如自行车库区域、A 区主设备用房外走道、西区走道交汇处、东区高、大风管、B 区主设备用房区域、B 区大会议室走道等区域的难点。

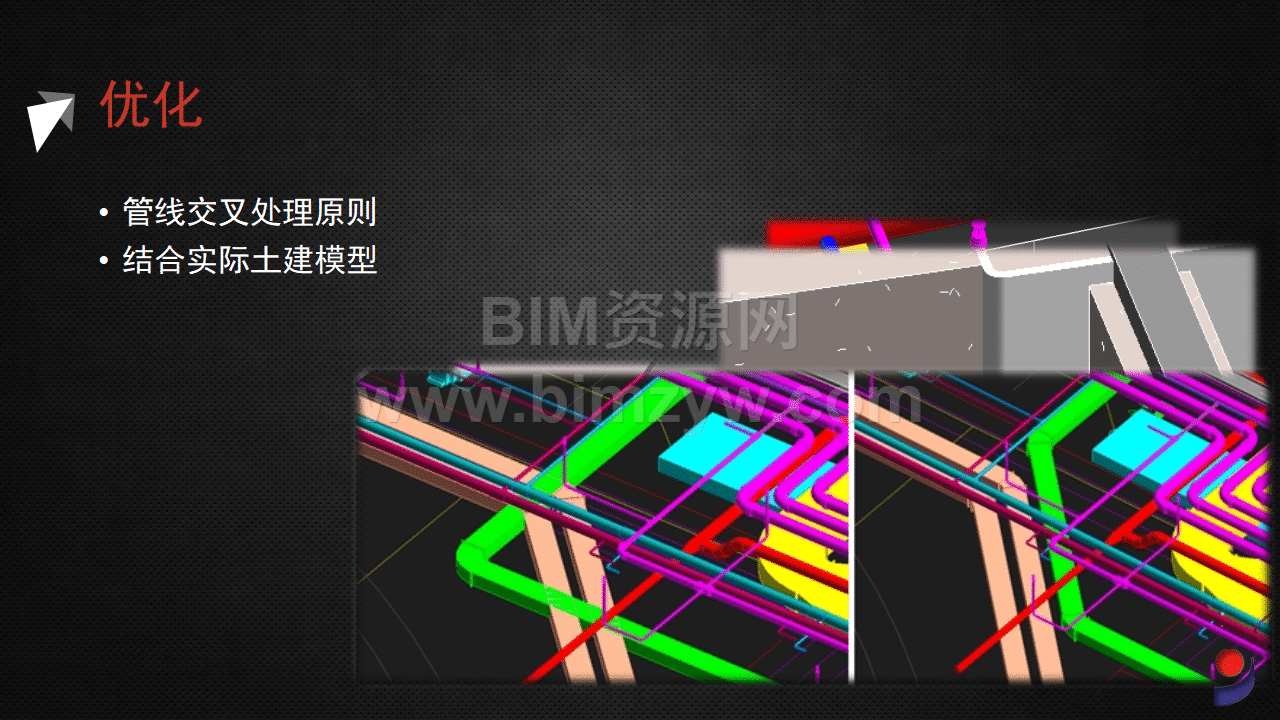

- 优化管线：遵循管线交叉处理原则，结合实际土建模型进行优化。
- 漫游渲染：展示优化后的管线布局效果。

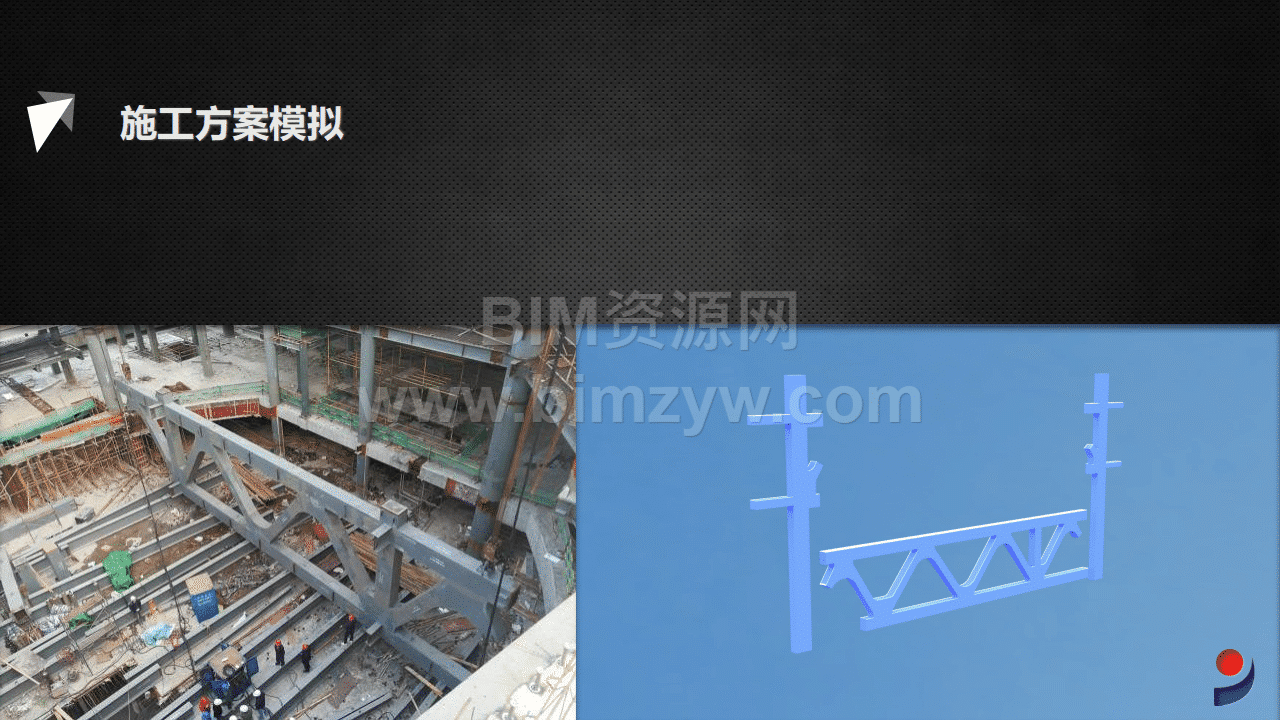

- 施工方案模拟：通过模拟展示施工方案的实施过程。

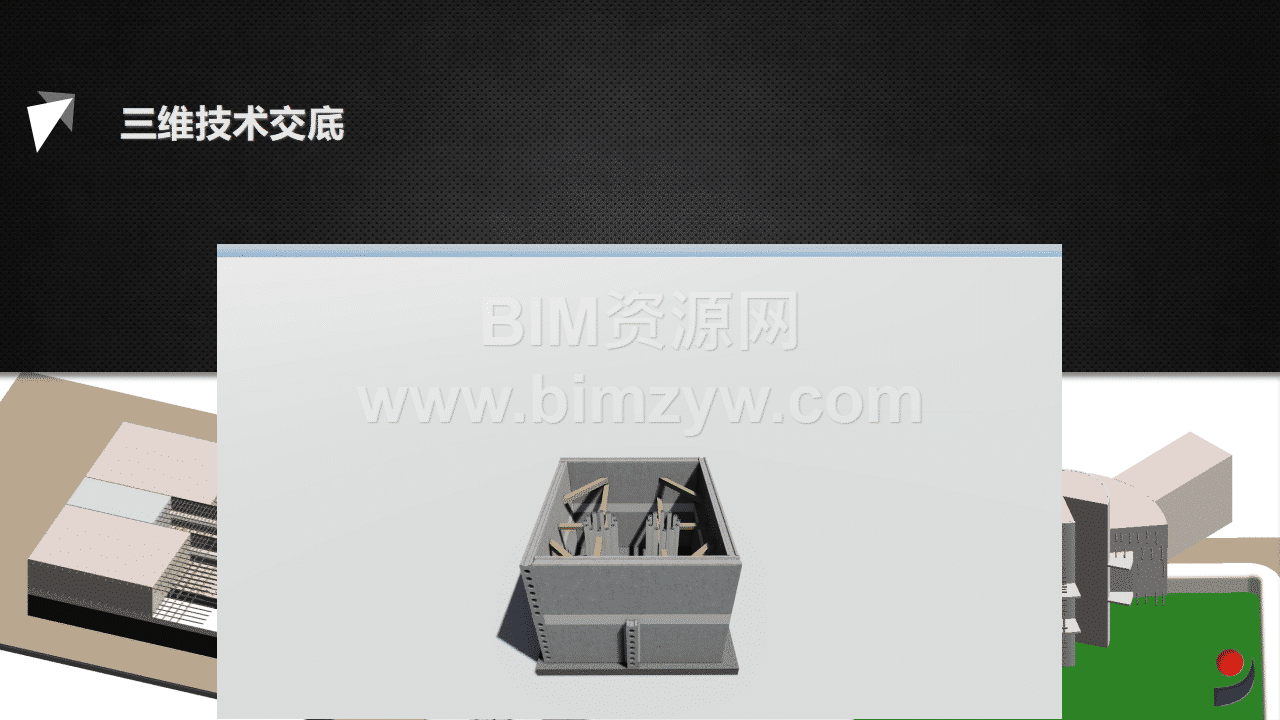

- 三维技术交底：利用三维模型进行技术交底，使施工人员更直观地理解施工要求。

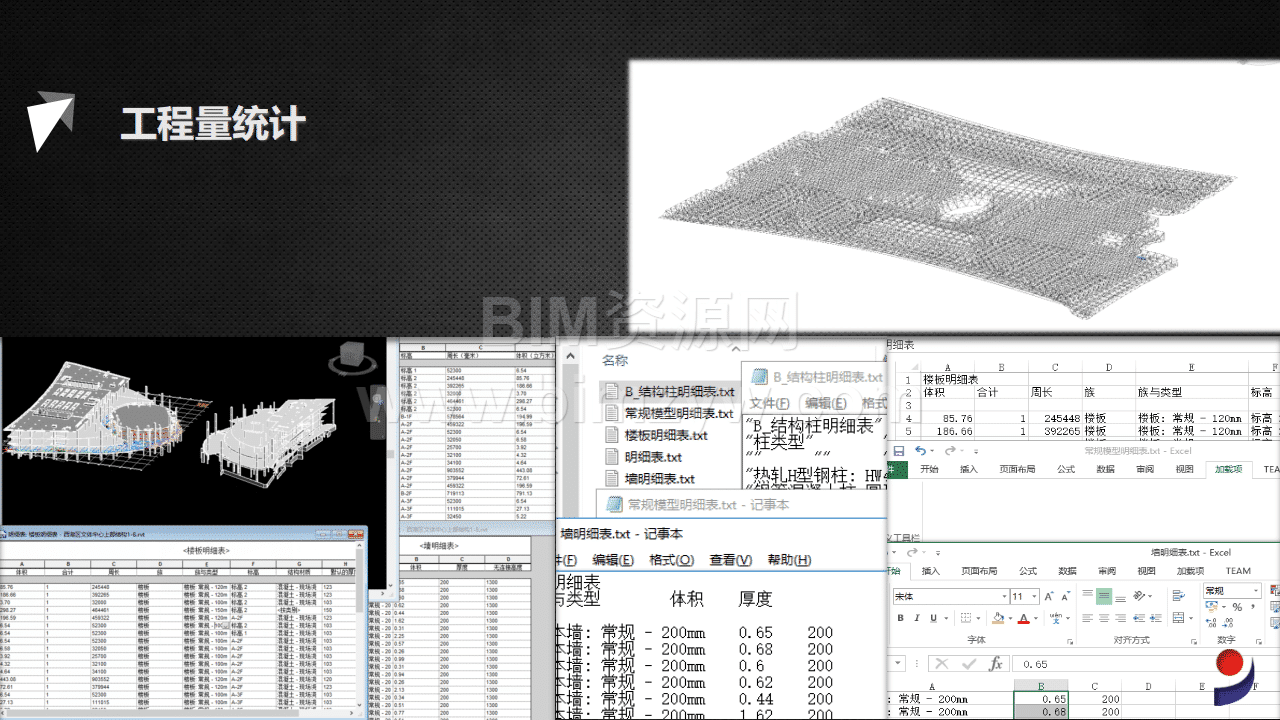

- 工程量统计：对混凝土、楼板、墙等结构的工程量进行统计。
- 创新 BIM 应用：
- BIM + AR：展示了相关应用的图片。
- BIM + VR：包括展示区和精装效果的展示。
- BIM + 实景三维重建：
- 优点：方位全、应用广。
- 缺点：拍摄较复杂、后期较费时。
- 实现方式：采用倾斜摄影测量技术，以大范围、高精度、高清晰的方式全面感知复杂场景，生成的数据成果直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。
-
-

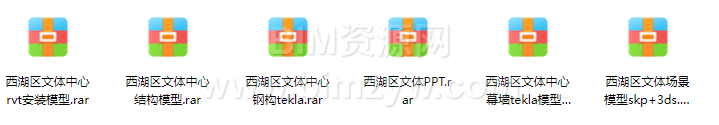

资源截图
