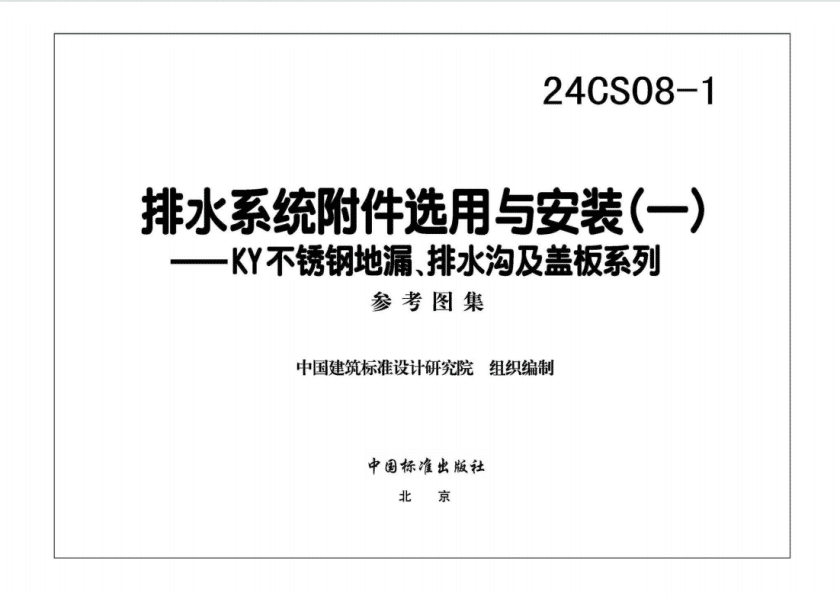

《24CS08 – 1 排水系统附件选用与安装（一）——KY 不锈钢地漏、排水沟及盖板系列》

编制说明：
- 编制依据：根据恳盈环保科技（上海）有限公司提供的技术资料编制，依据多项标准规范。
- 适用范围：适用于工业、民用建筑和市政工程等排水系统附件的选用与安装。
- 技术及选用：
  - 不锈钢地漏：技术要求包括面高度可调节、带水封、本体强度等；适用场所有奔腾系列、洁净系列、防丢失系列、轻盈系列、集水井系列、密闭系列、侧排系列等。
  - 成品不锈钢排水沟：技术要求包括沟体内表面工艺、底部坡度和 R 角设计、不跨越防火分区等；适用场所有 V 型排水沟、U 型排水沟、缝隙式排水沟、防异响排水沟等。
  - 不锈钢盖板：盖板的承载能力应根据板材厚度经测试确定，在选择折弯盖板时应复核计算，当设置在无障碍通道上时，孔洞有相应要求。
  - 不锈钢清扫口：承口直径见表 2，适用于工业、民用建筑和市政工程等需要定期检修、清理排水系统管道的场所。
  - 不锈钢地漏、排水沟集成：技术特点是便于设计选用和施工安装，解决连接和缓冲问题；适用场所为多条排水沟交叉使用场景。
- 附件符号及代号：附件名称符号为地漏 – DL、排水沟 – DG、盖板 – GB、清扫口 – QSK；产品系列代号包括地漏系列代号、成品排水沟系列代号、盖板系列代号、清扫口系列代号等。
- 材料及性能：采用不锈钢材料，应按排放水的温度和氯化物含量选用合适型号，其化学成分和物理性能应符合规定，选用橡胶密封圈材质时应考虑多种因素，所有焊缝均应处理，外观部分打磨抛光。
- 选用原则：地漏泄水能力和排水沟泄水能力应根据相关公式和要求进行选用和计算，排水沟的尺寸选择及安装长度应严格计算。
- 施工要求：安装应遵照相关规程、规范和国家标准进行，施工人员应了解性能和操作要点，采购、运输和堆放要求包括材料质量、小心轻放、通风良好等，防水处理要求包括与土建配合、不破坏防水层等。
- 验收及维护：安装完成后应进行通水和灌水检验，清理杂物，有成品保护措施，维护方法包括定期检查、清理滤网、用水冲洗、修补破损处等。
- 其他：排水附件穿越楼板时应预留安装洞等，本图集尺寸单位除特别注明外均为毫米，选用本图集以外的排水附件时应校核技术参数，对于超温、超压排水及工业废水排放选用本图集时应对材质及密封圈等进行复核，其他未尽事宜应符合国家相关标准、规范的要求，本图集的解释由恳盈环保科技（上海）有限公司负责。
不锈钢地漏：
- 产品系列：包括奔腾系列、洁净系列、防丢失系列、轻盈系列、集水井系列、密闭系列、侧排系列等，各系列有相应的构造示意图、规格、适用场所和所在页。
- 构造图及尺寸表：各系列地漏的构造图展示了主要部件的组成和结构，尺寸表包括型号、相关尺寸和泄水能力等信息。
- 安装图：安装图分为甲型和乙型，适用于不同的区域，安装时应注意预留洞或套管尺寸、防水措施等，地漏算子面应低于建筑地面 5mm – 10mm。
成品不锈钢排水沟：
- 选用表：包括 V 型排水沟、U 型排水沟、缝隙式排水沟、防异响排水沟等，列出了断面示意图、性能特点、净宽、底坡形式、适用范围等。
- 详图：展示了 V 型排水沟、U 型排水沟、缝隙式排水沟、防异响排水沟的详图，包括尺寸、材质等信息。
- 相关参数表：列出了成品 V 型、U 型排水沟和防异响排水沟的尺寸表和流量数据，缝隙式排水沟的尺寸表和流量数据。
- 安装图：安装时应注意开挖尺寸、排水沟布置、跌水井安装、结合缝密封处理等，甲型适用于可降板区域，乙型适用于首层无地下室区域。
不锈钢盖板：
- 格栅盖板系列详图：包括易清洁盖板、洁净盖板、格栅防滑盖板、格栅平盖板等，尺寸可定制，列出了各型号的尺寸和适用沟宽等信息，当盖板设置在无障碍通道上时，孔洞有相应要求。
- 平盖板和线性盖板系列详图：包括线性盖板、折弯盖板、平板盖板、冲压盖板等，尺寸可定制，列出了各型号的尺寸和适用沟宽等信息，当盖板设置在无障碍通道上时，孔洞有相应要求。
不锈钢清扫口：
- 构造图：展示了清扫口的构造，包括各部件的材质和尺寸等信息。
- 安装图：清扫口装设在楼板上应预留安装孔，使其盖板面与周围地面持平，乙型安装方式适用于首层无地下室区域。
不锈钢地漏、排水沟集成：
- 构造图：包括成品 V 型排水沟直连地漏构造图、成品 U 型排水沟直连地漏构造图、成品 V 型排水沟连集水井地漏构造图、成品 U 型排水沟连集水井地漏构造图、成品缝隙式排水沟连集水井地漏构造图等，展示了各部件的材质和尺寸等信息。
- 安装示意图：安装时应注意预埋管道的防水措施、预留洞或套管尺寸等，楼板预留洞或套管尺寸详见第 15 页尺寸表。
