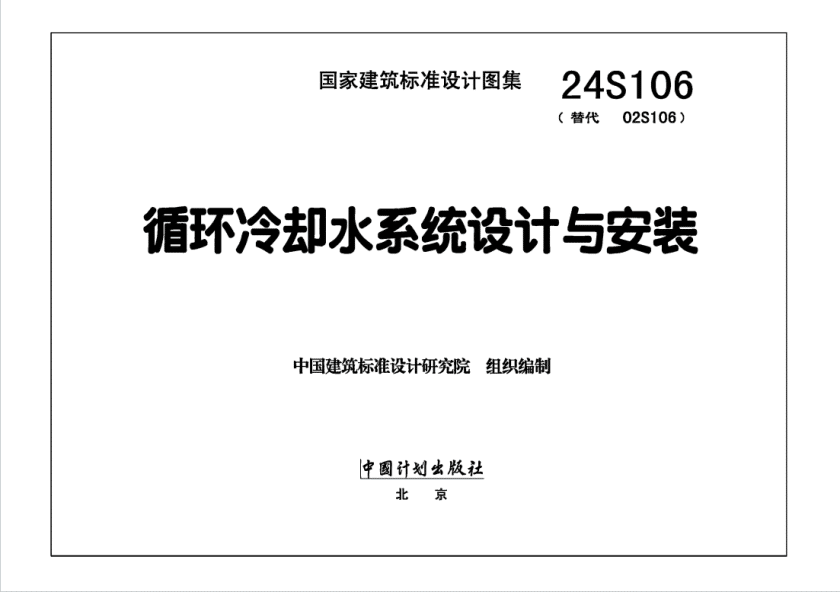

《循环冷却水系统设计与安装》（24S106）是国家建筑标准设计图集，适用于民用建筑和工业建筑的空调循环冷却水系统设计、施工及安装。

编制依据：依据多项国家标准和规范进行编制。
系统形式分类及适用范围：
- 按照循环水泵在系统中相对制冷机位置：前置式适用于冷却塔位置较低的情况，后置式适用于冷却塔安装位置较高，前置可能导致冷凝器高承压的情况。
- 按照冷却塔与制冷机的对应关系：单元制适用于系统需要独立运行或设备管路有较大安装空间的情况，干管制适用于系统可靠性要求较高或设备管路安装空间受限的情况。
- 按照干管制系统配管方式：干管制合流进水适用于在设备管路安装空间受限的情况，干管制分流进水适用于冷却塔与冷冻机位置相对较近且具有一定布置空间的情况。
- 按照是否有冷却水池（冷却水箱）：无冷却水池（冷却水箱）适用于单塔系统或多并联（干管制）系统水泵逐台启动条件下，有冷却水池（冷却水箱）适用于冬季运行的制冷系统及使用多台冷却塔的大型循环冷却水系统。
- 按照是否带水温调节自控系统：无水温调节自控系统适用于不需通过水温控制风机启停的情况，有水温调节自控系统适用于冬季运行的制冷系统，可通过水温控制风机启停。
冷却塔设计选型案例：
- 开式塔：以某商业项目为例，介绍了冷却塔的选型计算过程，包括进出水温度差、逼近度、冷却水量等参数的确定，以及根据这些参数选择合适的冷却塔型号。
- 闭式塔：以某数据中心项目为例，介绍了闭式冷却塔的选型计算过程，与开式塔类似，包括相关参数的计算和型号的选择。
循环水处理设备：
- 容水机组：具有双级正转向分离、层级控制、混合比例调节、无级补偿、两级压力感应等功能，采用全流量双级过滤总成，配备化学投药系统和除氧处理装置。
- 自动管道清洁装置、全自动毛刷在线清洗装置：可在冷水机组不停机的情况下在线运行，对换热器进行清洗，提高换热器热交换效率，节约主机能源。
- 广谱感应水处理装置、高效扫频装置：采用纯物理的水处理方式，通过产生广谱电磁波和扫频电场，对水进行处理，具有除垢、阻垢、杀菌、灭藻等功能。
- 电离净水装置：利用电极电离水，产生银离子和铜离子，对水进行消毒，同时去除水中的藻类、细菌等有害物质。
- 复合电吸附装置：以电化学技术为基础，通过对循环水进行处理，吸附去除水中的钙离子、镁离子等，避免在循环水侧表面结垢，同时具有杀菌、灭藻、防腐等功能。
- 膜电容脱盐装置、电容析水处理器：利用膜电容或电容的原理，对水进行脱盐或处理，去除水中的带电离子和杂质。
- 多功能电子除垢仪、自动加药装置：多功能电子除垢仪通过产生电磁场，改变水中钙镁离子的结晶方式，防止水垢形成；自动加药装置可根据系统的需要自动投加药剂，实现浓缩倍数、补充水及排污的自动控制。
部分城市空调设计气象资料：列出了部分城市的海拔高度、夏季空气调节室外计算干球温度、夏季空气调节室外计算湿球温度、室外平均风速、夏季最多风向、夏季室外最多风向的平均风速、极端最高气温等气象资料。
