广西某中医院东院建设项目BIM技术研究与应用，模型、PPT及视频等

项目概况

该项目规划总用地 73537.05 平方米，建筑基地面积 20529 平方米，总建筑面积 124948.76 平方米。施工工期短、建筑体量大、场地高差大、质量标准高、管线安装复杂，采取航空港有序的人流组织方式。

BIM 综合应用

• 重点应用
  • 基于 BIM 技术的管理平台开发
    • 目的：破除传统管理中的信息孤岛，共享 BIM 模型信息。
    • 实现路径：应用数据库构建管理平台，结合验收规范，通过 PDCA 进行动态质量控制，将现场数据录入平台对比分析，共享信息给相关人员。
  • 基于 BIM 的管线综合
    • 背景：大型医院建设项目机电管线安装复杂，传统方式难以高效完成。
    • 实现路径：充分利用 Bim 可视化特点，获得最优排布方案，所有管线一次性安装到位，直接经济效益大。
  • 基于 BIM 的机电安装工程出图标准研制
    • 意义：机电安装图纸二维表达信息不全面，基于 Bim 模型制作图纸意义重大。
    • 实现路径：利用 Adobe Acrobat X Pro 软件从 Revit 软件中直接导出平面图、剖面图以及三维轴侧图，制定图签和安装工程出图标准。
  • 基于 BIM 的机电安装智能放样
    • 目的：实现机电管线与设备安装的精确定位，提高智慧建造水平。
    • 实现路径：研究天宝三维激光扫描仪和 BIM 放样机器人应用关键技术路线，对建筑施工场地进行 BIM 综合放样。
  • 基于 BIM 的工程算量规则研究
    • 研究过程：进行了一次对比（完整的结构 revit 模型在 revit 中的算量与在 revit 导出的 GFC 模文件导入广联达 GCL 的算量对比）、二次对比（找出 revit 与广联达 GCL 计量规则差异后的算量对比）、三次对比（经过解决的 revit 模型算量与实际广联达 GCL 算量对比）。
    • 结果：通过多次对比分析，找出差异原因并解决，最终利用广联达 BIM5D 平台进行工程算量管理。
  • 基于 BIM 的绿建分析拓展应用
    • 内容：分析太阳辐射对地面的影响，合理利用太阳光照系统、布置绿植区域，对不同规格太阳能板进行分析选择。
    • 实现路径：通过相关软件进行分析和模拟。
  • 基于 BIM 的 TOS 平台施工管理：联合上海同筑信息科技有限公司，实现 Tos 管理软件在大型复杂 Bim 模型轻量化，参建方借助移动终端在施工现场实时调用模型，为决策提供平台。
• 常规应用
  • 基于 BIM 的三维场布及虚拟漫游：根据施工平面布置图建造缩尺模型，通过场地漫游及室内漫游，把控现场，提高效率。
  • 基于 BIM 的施工进度模拟
    • 使用前困难：工程量大、工程复杂、工期短，部分房间施工难度大，自然气候复杂，专业众多，组织管理施工难度大。
    • 使用后效果：虚拟建造优化工期，提前识别影响因素并预防，实时跟踪分析处理，保证进度，通过 BIM5D 软件进行模拟，节省工期和费用。
  • 基于 BIM 的幕墙深化设计：应用 CATIA 软件精确制作三维幕墙模型，方便施工人员把握施工制作，软件自身能精确计算用料，方便采购与取用。
  • 基于 BIM 的管道水力校核
    • 目的：分析管线综合中管道性能，检核弯折、变径对水力性能的影响。
    • 实现路径：利用 Magicad for Revit 软件中管道水力计算功能进行水力计算。
  • 基于 BIM 的施工仿真：根据机电安装困难部位制作动画，制定吊装路径，对施工人员进行培训，减少冲突，提供施工工序安排。
  • 基于 BIM 的复杂部位展示：获得复杂节点的缩尺实物，用于施工现场技术交底，提高效果与效率。

资源截图

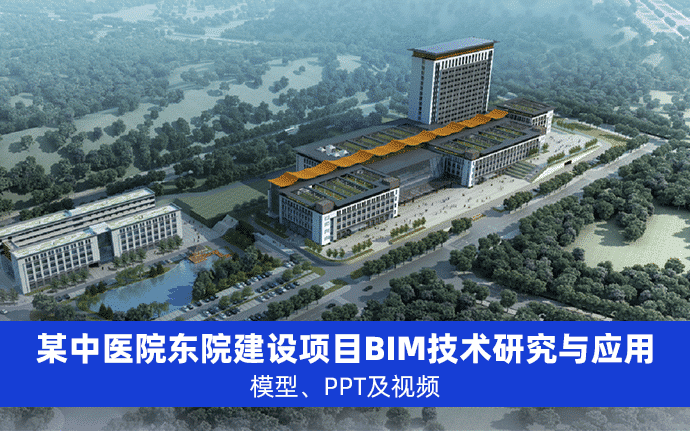

效果图

总模型

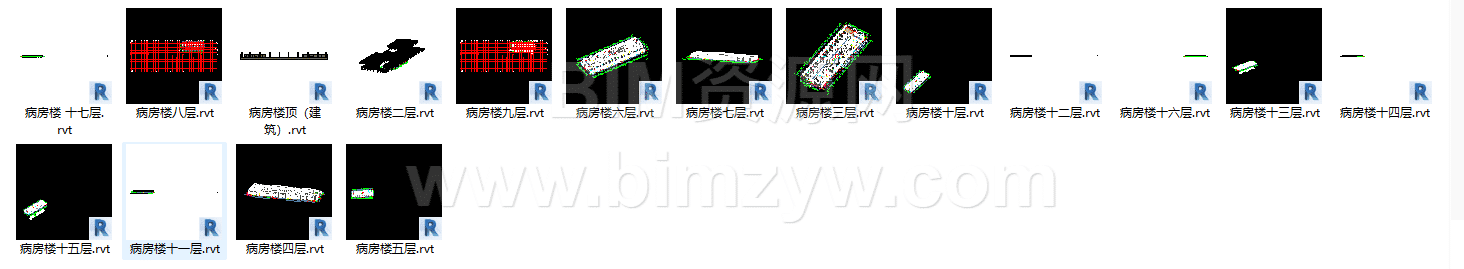

机电模型

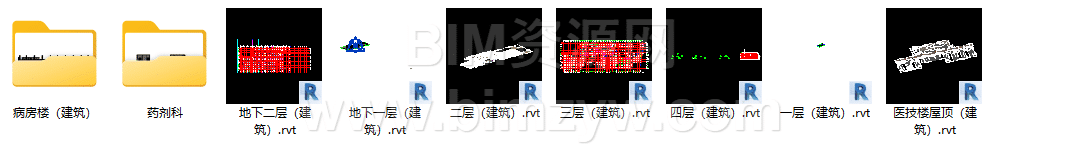

建筑模型

结构模型
