某市工业北路快速路建设工程BIM技术应用，包含CAD图纸+BIM模型+汇报PPT+演示视频等

一、项目概述

• 项目范围：西起全福立交，东至郭店立交，全福立交至绕城高速约 14 公里。
• 现状及规划：现状沿线开发强度低，以乡镇和工业用地为主，二环东路至凤凰路有部分住宅，全福立交西 – 南方向拥堵，有齐鲁制药、黄台电厂、济钢等企业。绕城以内除济钢外以居住用地为主，多为新东站规划范围。道路横断面有两块板、三块板、一块板三种形式。

二、BIM 应用目标

• 解决交通拥堵：利用 BIM 技术进行交通模拟和行车视角模拟，优化设计方案。
• 应对复杂条件：通过无人机采集数据生成现状模型，在此基础上创建完整 BIM 模型辅助设计与决策。
• 提升协同效率：优化多专业协同模式，建立全过程全专业 BIM 解决方案。

三、实施流程与技术路线

• 现状分析：使用无人机拍摄获取照片素材，经 BIM 技术处理生成点云数据，结合 GIS 生成三维实景模型，辅助设计人员查看现场、明确和修改方案，提升汇报与沟通效率。
• 工程方案选择
  • 总体设计：由无人机生成的三维模型配合 Infraworks 生成关键节点道路模型，经 VISSIM 交通仿真模拟，确定采用高架快速路形式（主线双向 6 车道，绕城以西落地；地面辅道双向 8 车道含 BRT 专用道），并完善市政管线配套。

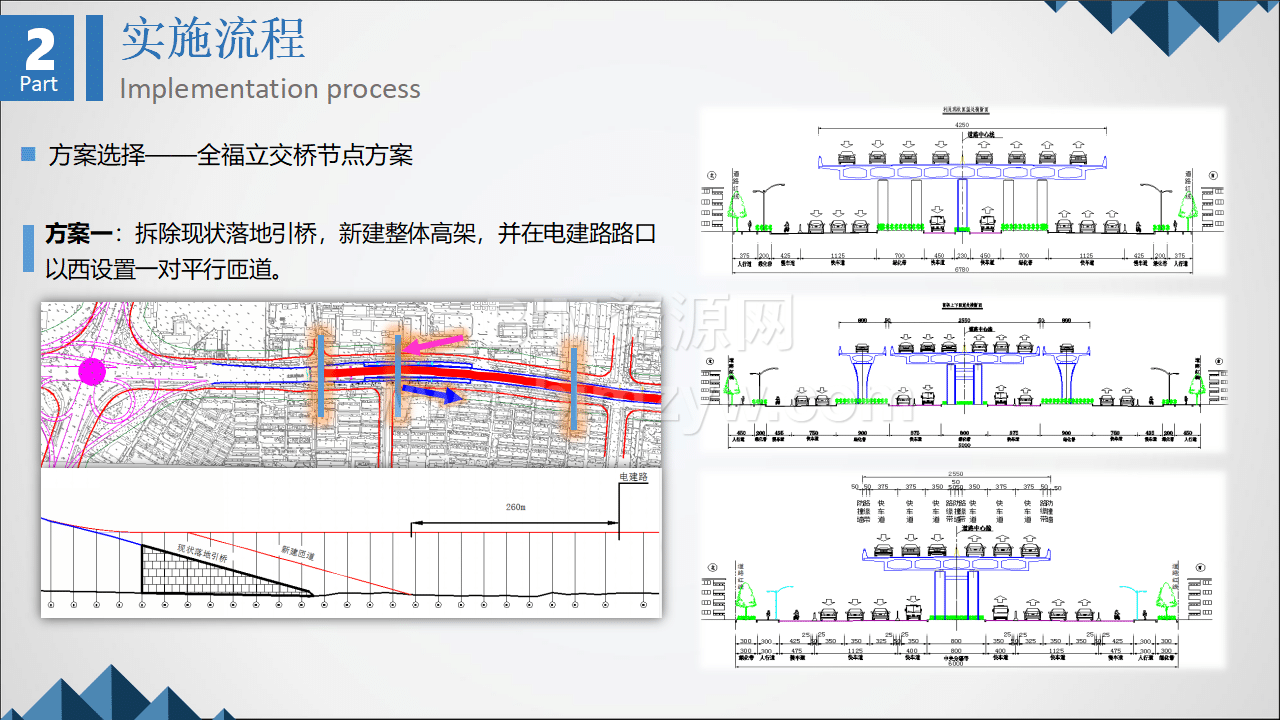

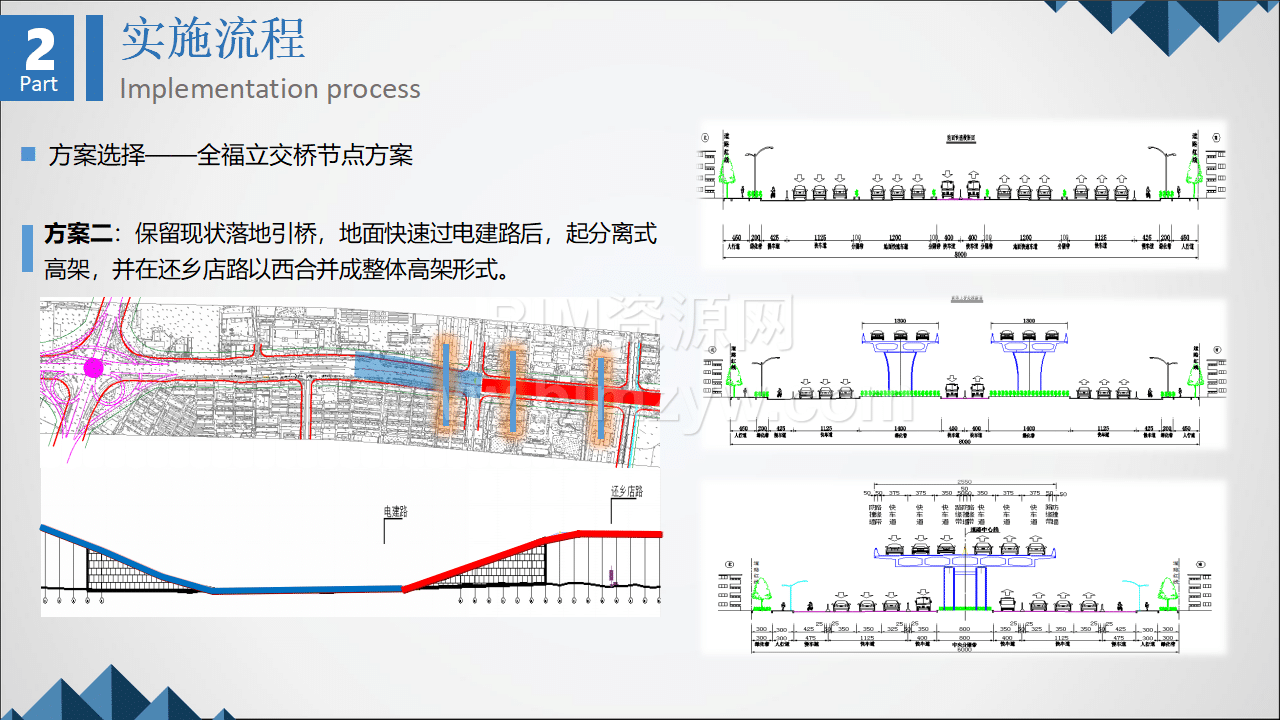

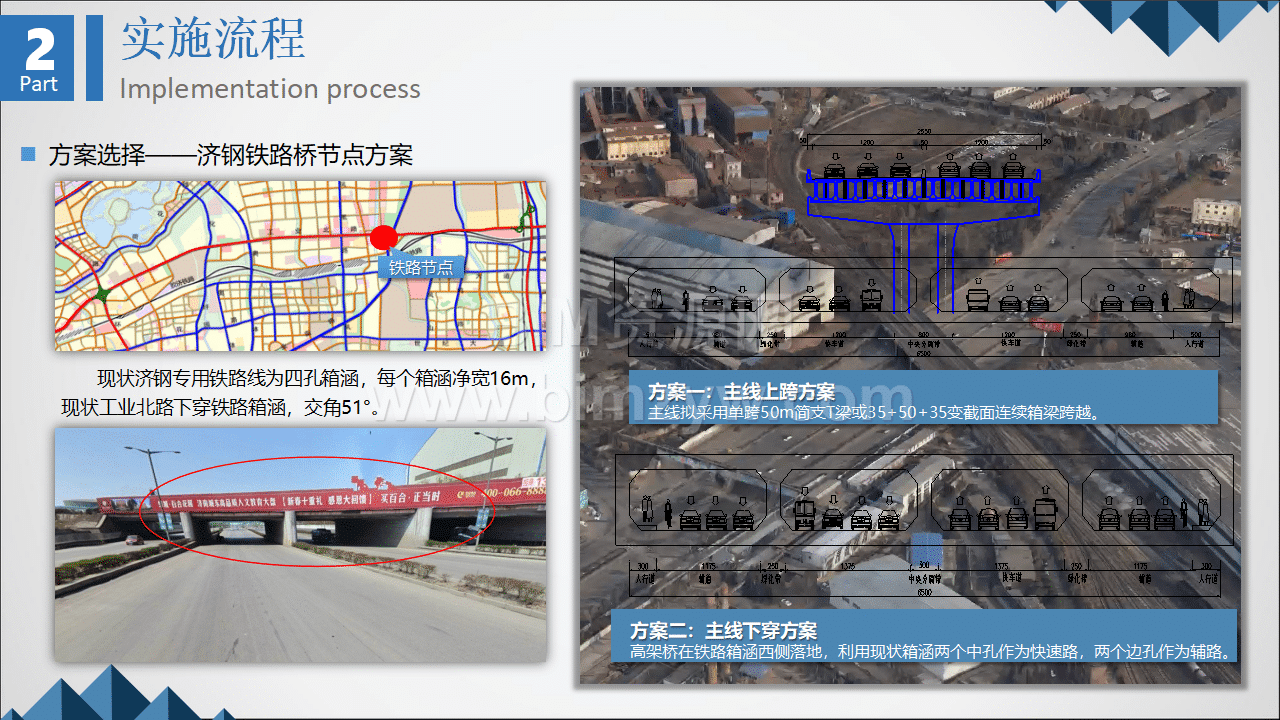

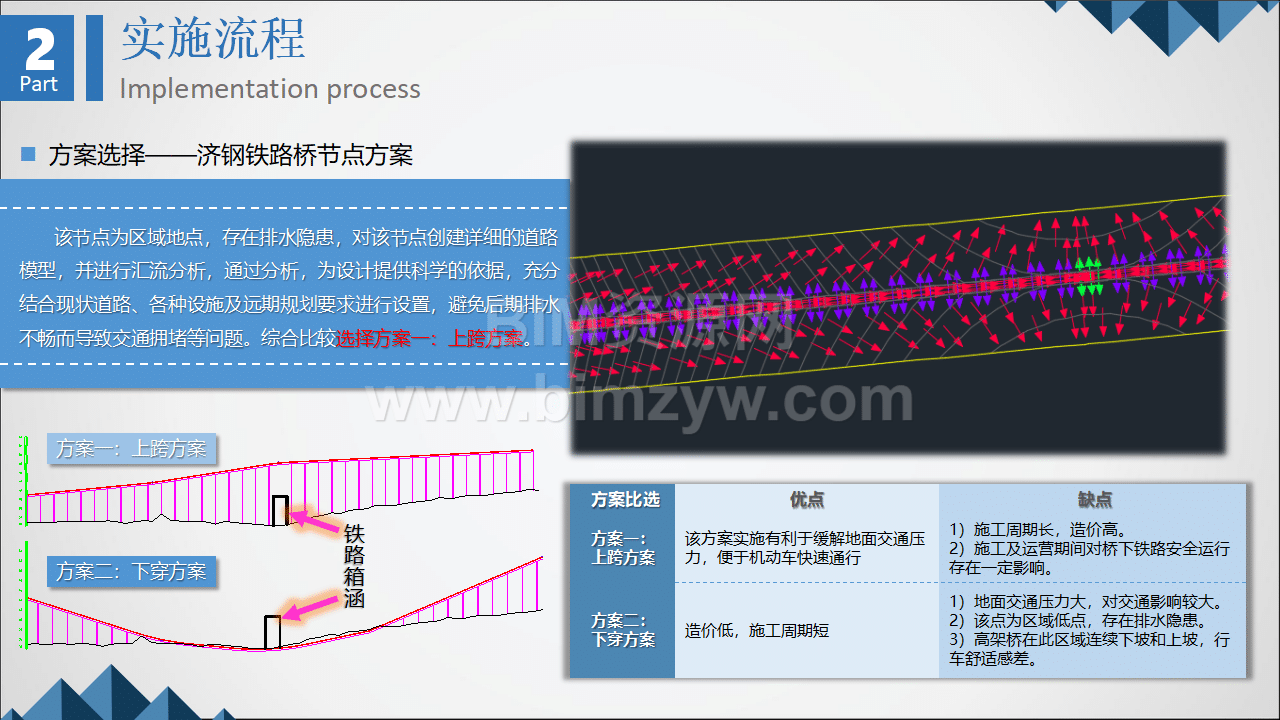

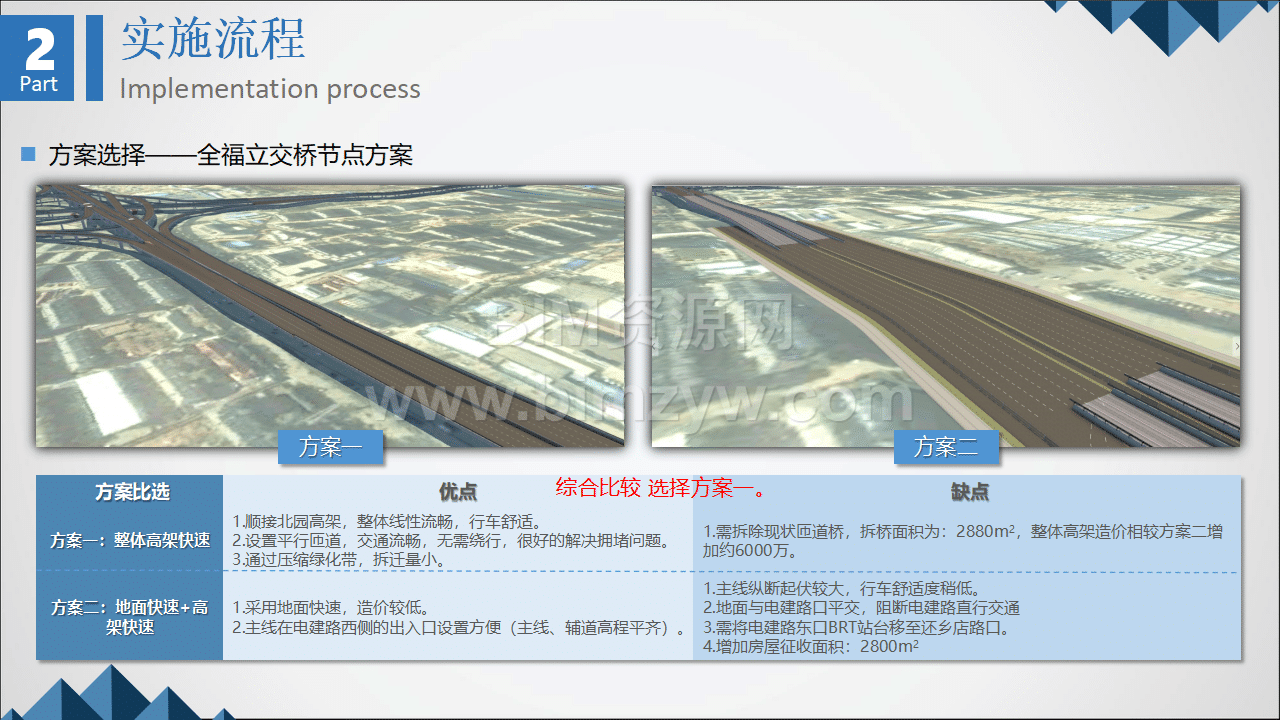

  • 节点方案：全福立交桥节点对比拆除现状落地引桥新建整体高架（方案一）和保留现状引桥地面快速过电建路后起分离式高架（方案二），综合考虑选择方案一；济钢铁路桥节点对比主线上跨（方案一）和主线下穿（方案二）方案，经汇流分析等选择上跨方案。
• 道路、桥梁、管线设计

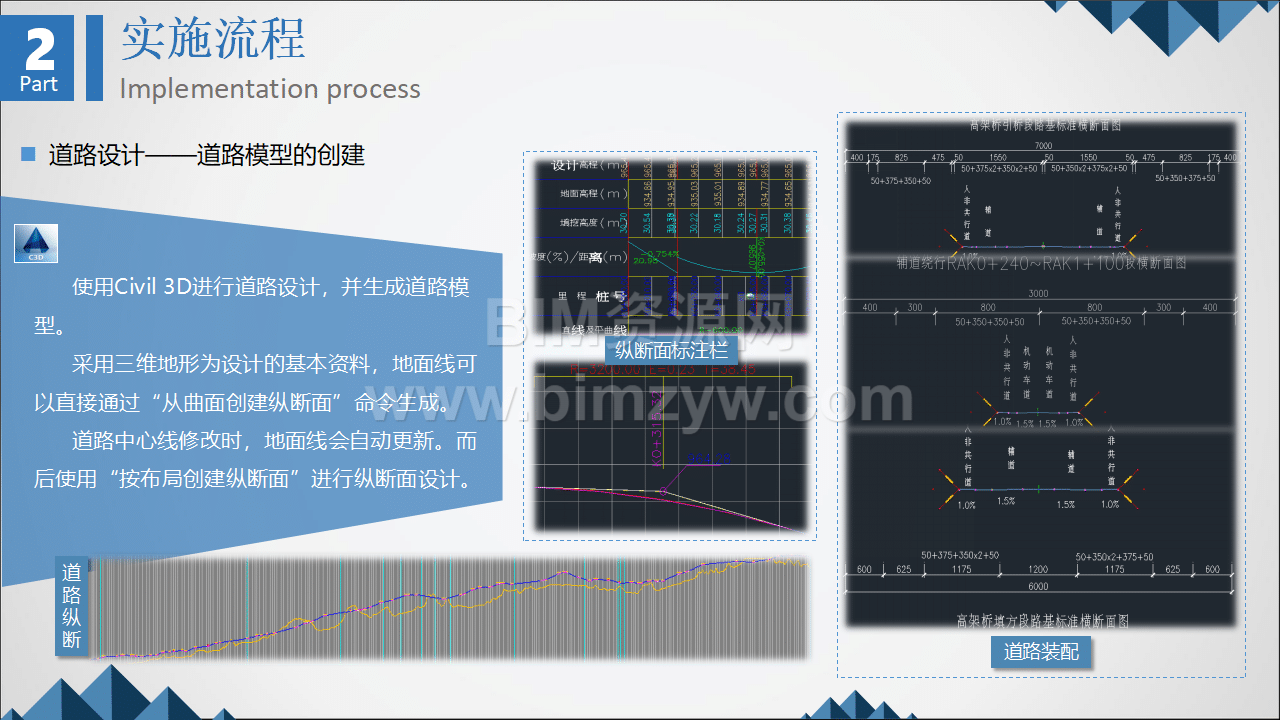

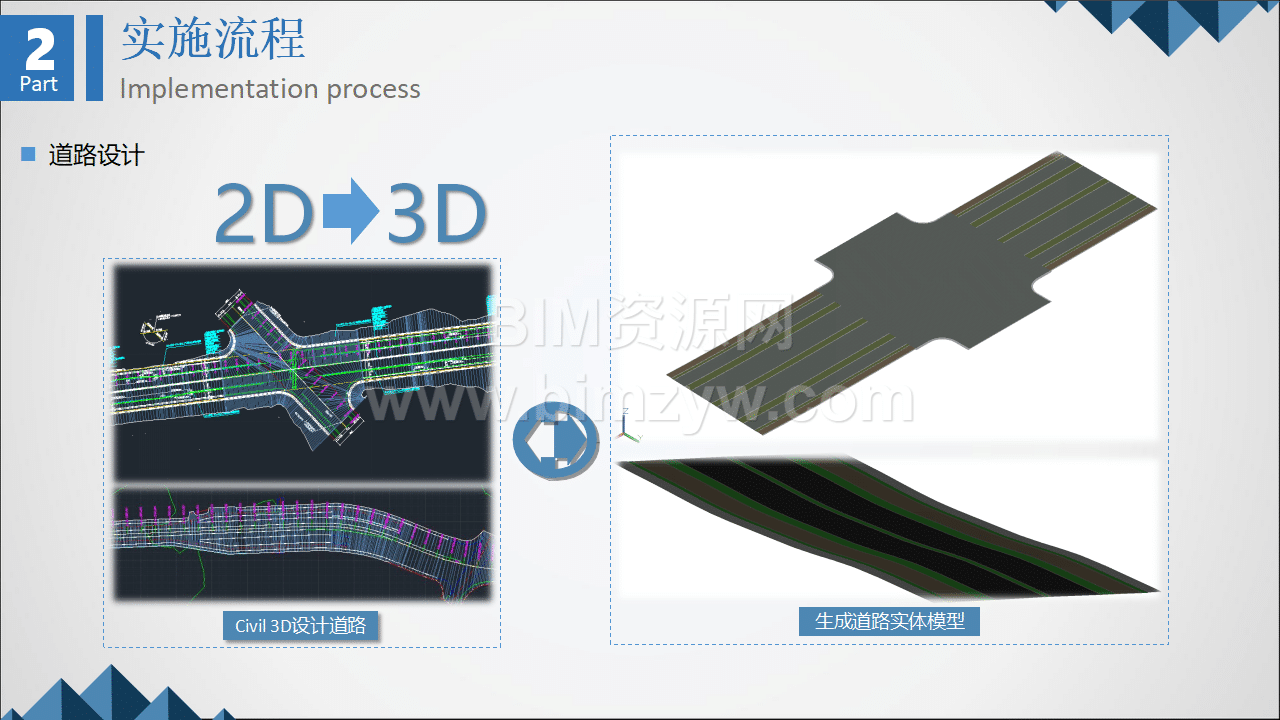

  • 道路设计：用 Civil 3D 以三维地形为基础设计道路并生成模型，包括道路装配、纵断设计等操作，地面线可自动更新。

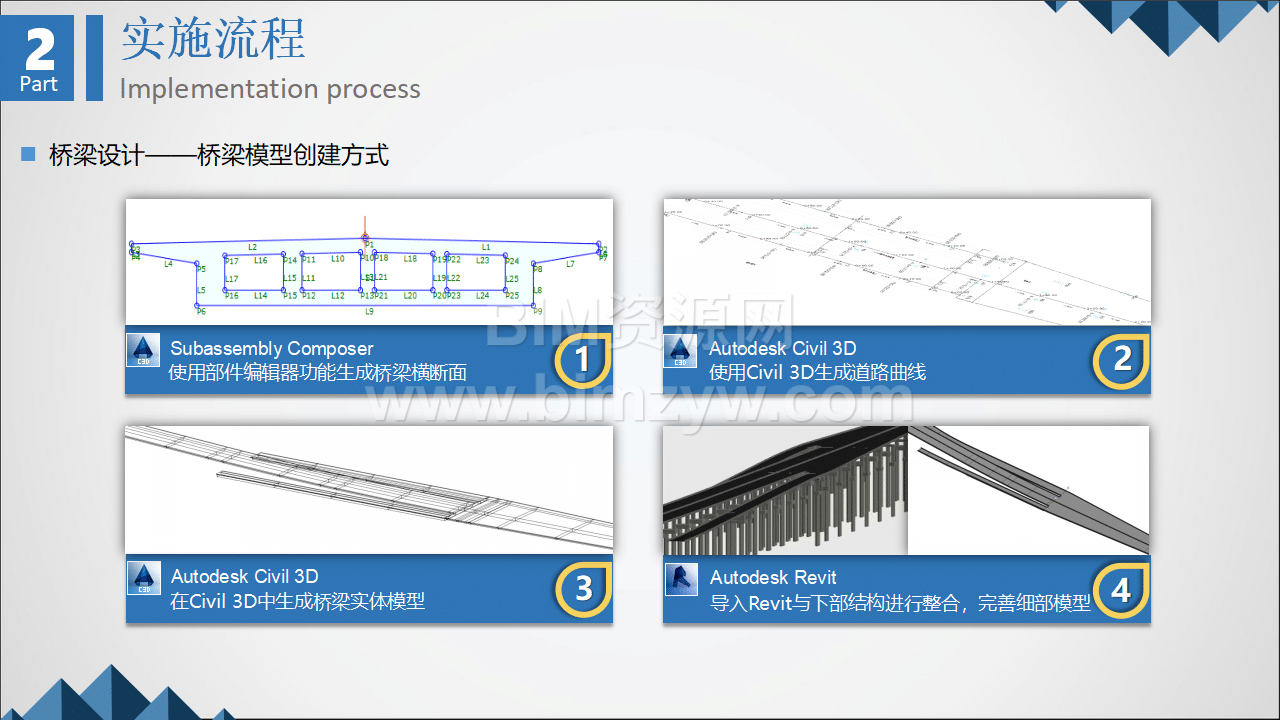

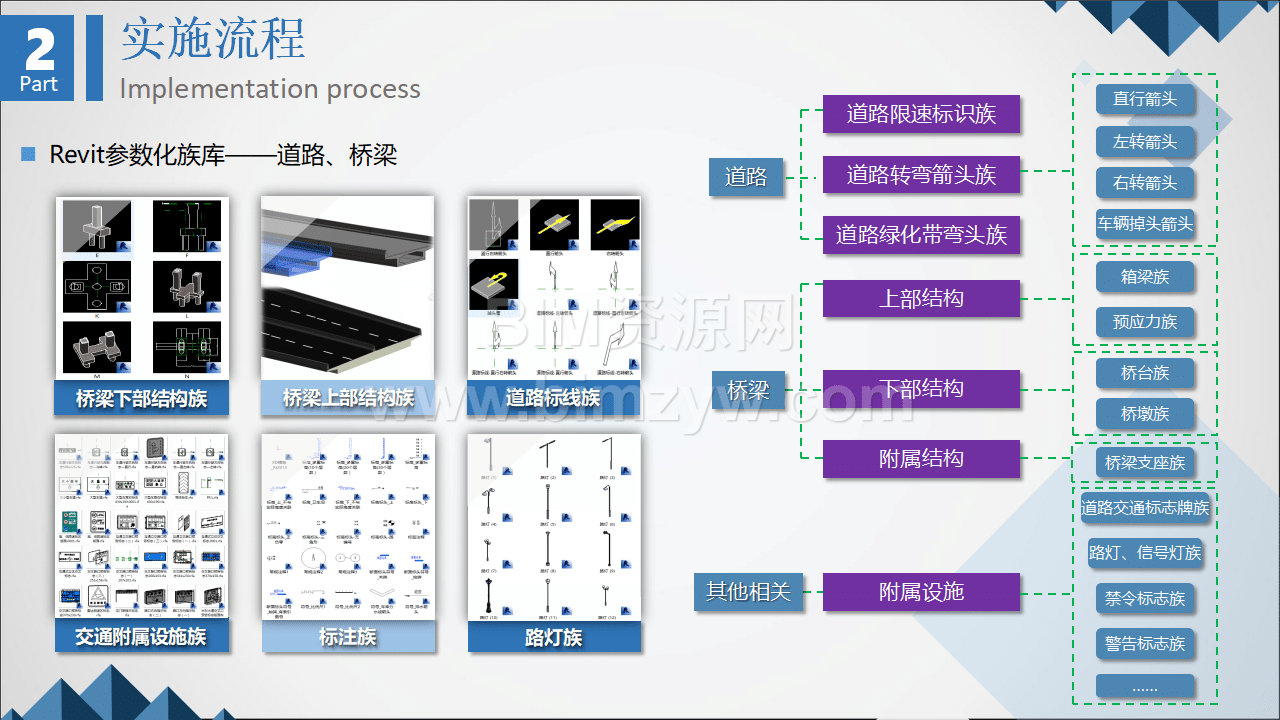

  • 桥梁设计：用 Civil 3D 部件编辑器生成桥梁横断面、曲线并创建实体模型，导入 Revit 整合下部结构完善细部模型，同时建立了包含多种构件的 Revit 参数化族库。

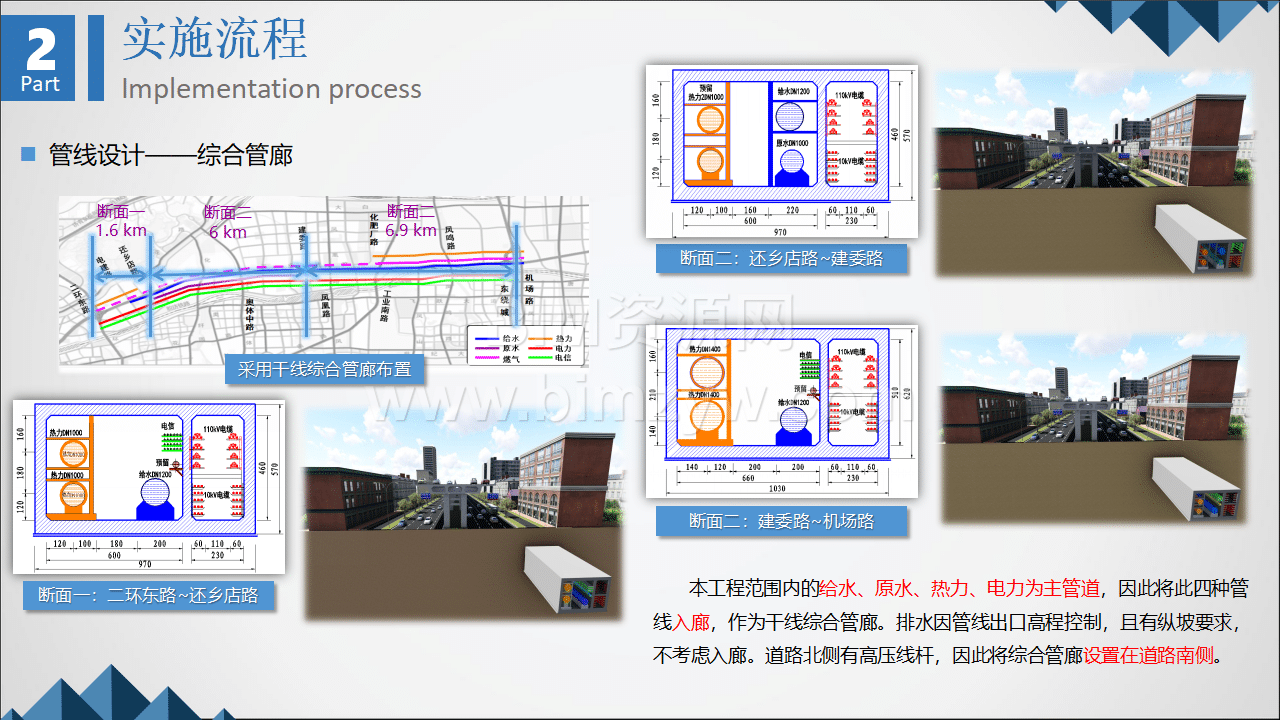

  • 管线设计：确定给水、原水、热力、电力等为主干管入廊，采用干线综合管廊布置在道路南侧，用 Civil 3D 部件编辑器创建管廊模型，利用 BIM 技术优化节点设计并进行碰撞检查。

四、应用成果

• 模型整合与碰撞检查：整合多专业模型进行碰撞检查，发现并调整了桥梁桩基与地铁 R3 线的位置冲突。
• 交通专业提升：通过 Infraworks 进行交通模拟，助力交通专业设计。
• 图纸生成：生成了包含 3D 和 2D 的各类图纸。

五、项目总结

资源截图

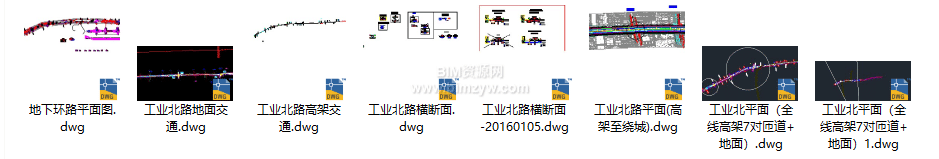

cad图纸

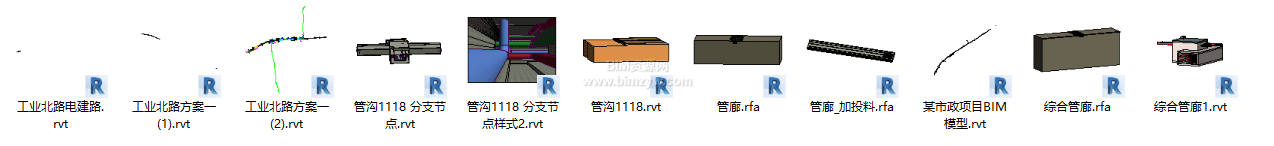

BIM模型
