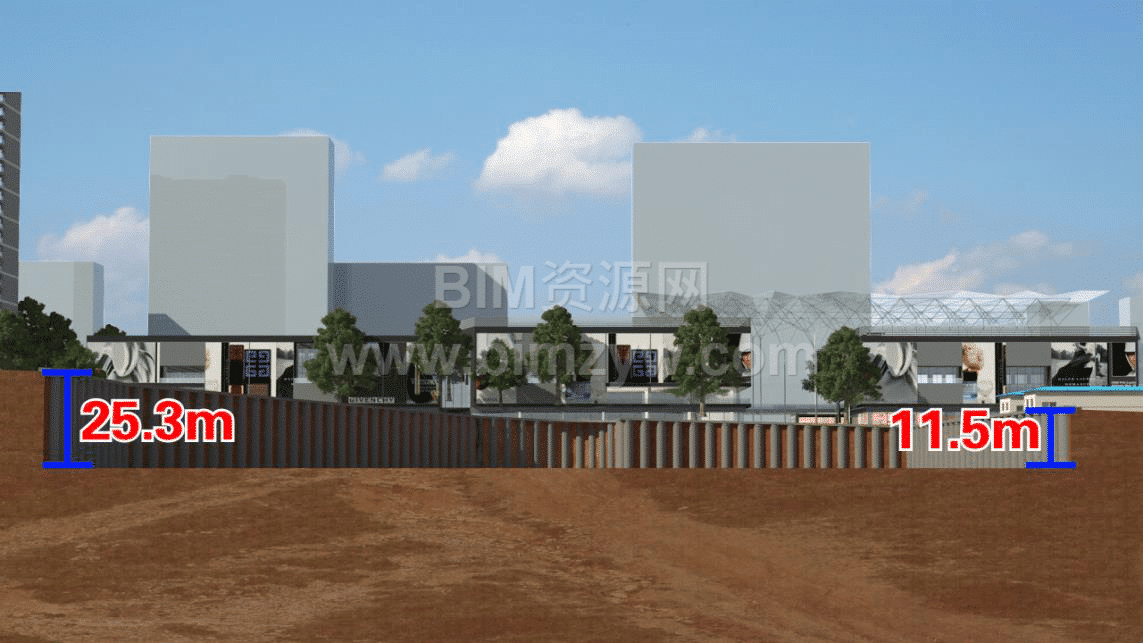

江坤项目C-16基坑工程位于湖南省长沙市雨花区，在木莲冲路以北、圭塘路以西，其地块总体为西北侧高、东南向低，现场地标高在49m～62.8m间，基坑深度为11.5m-25.3m（包括其临近边坡）。地基等级为二级，基坑安全等级为一级。

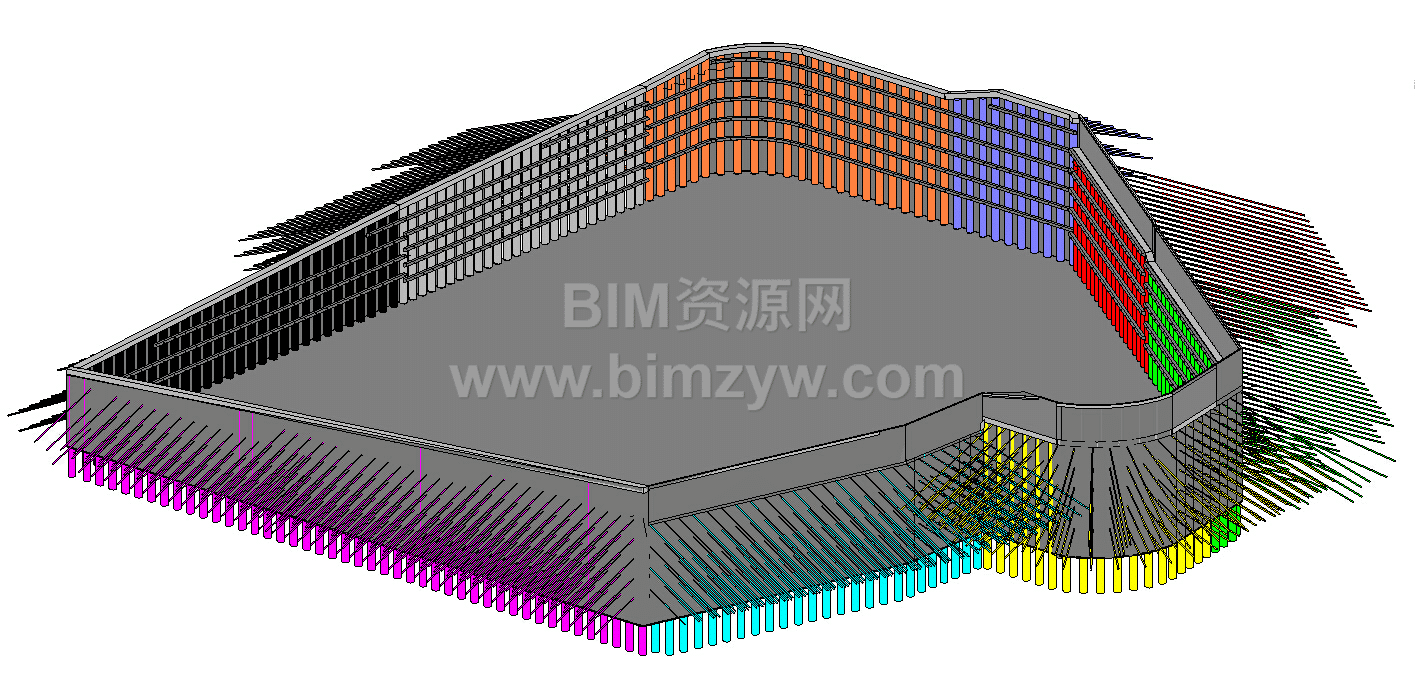

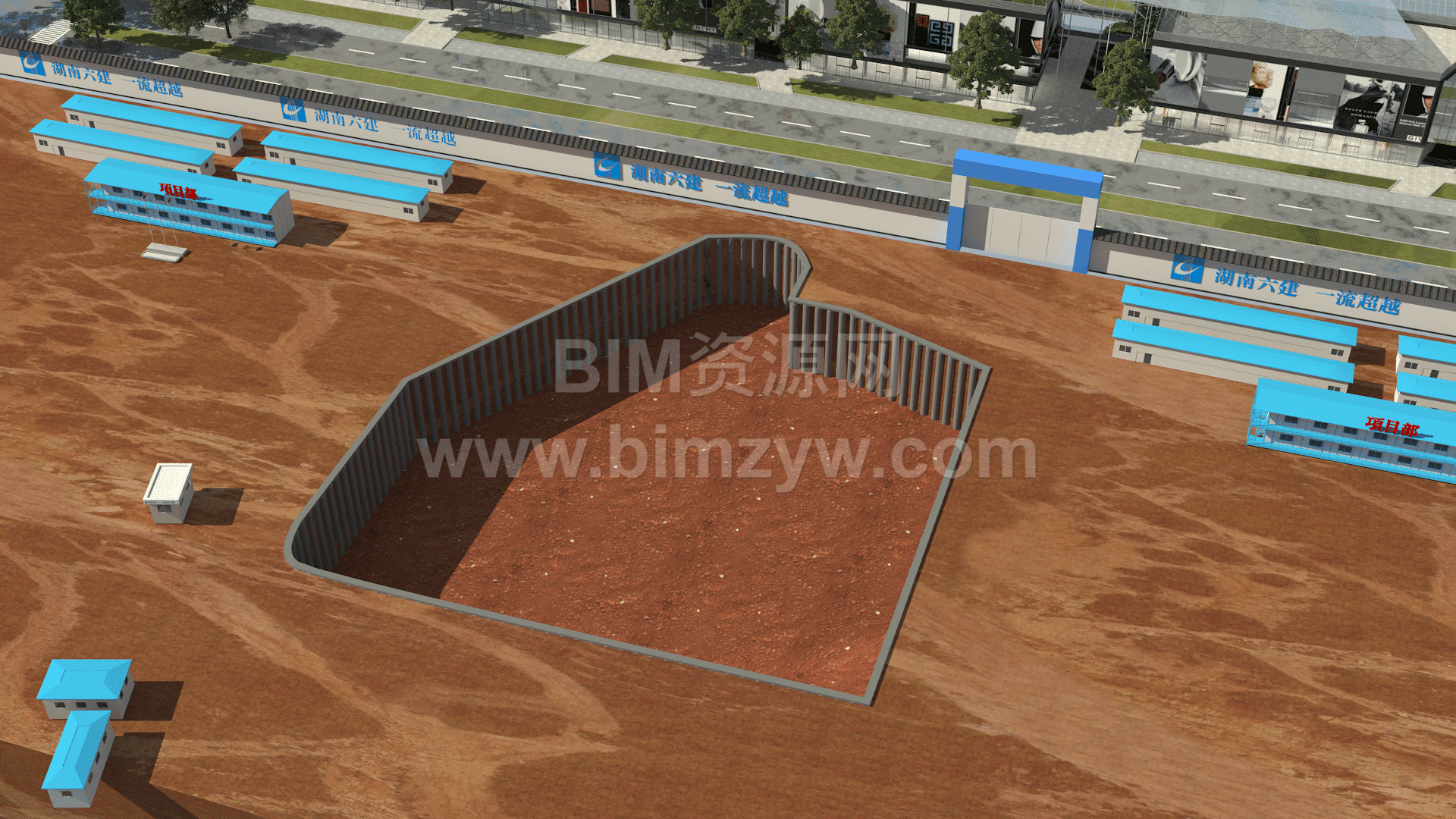

本工程场地大体呈现不规则多边形，基坑采用桩锚支护方式，排桩布置形式为单排桩，桩径为1200mm，排桩中心距2600mm。桩顶设置1300mm×850mm钢筋混凝土冠梁。根据基坑深度不同，设置3～7排锚索，采用钢筋混凝土腰梁，桩间土采用挂网喷砼进行防护，网筋为∅8@150×150，喷射砼C20，厚度120mm。

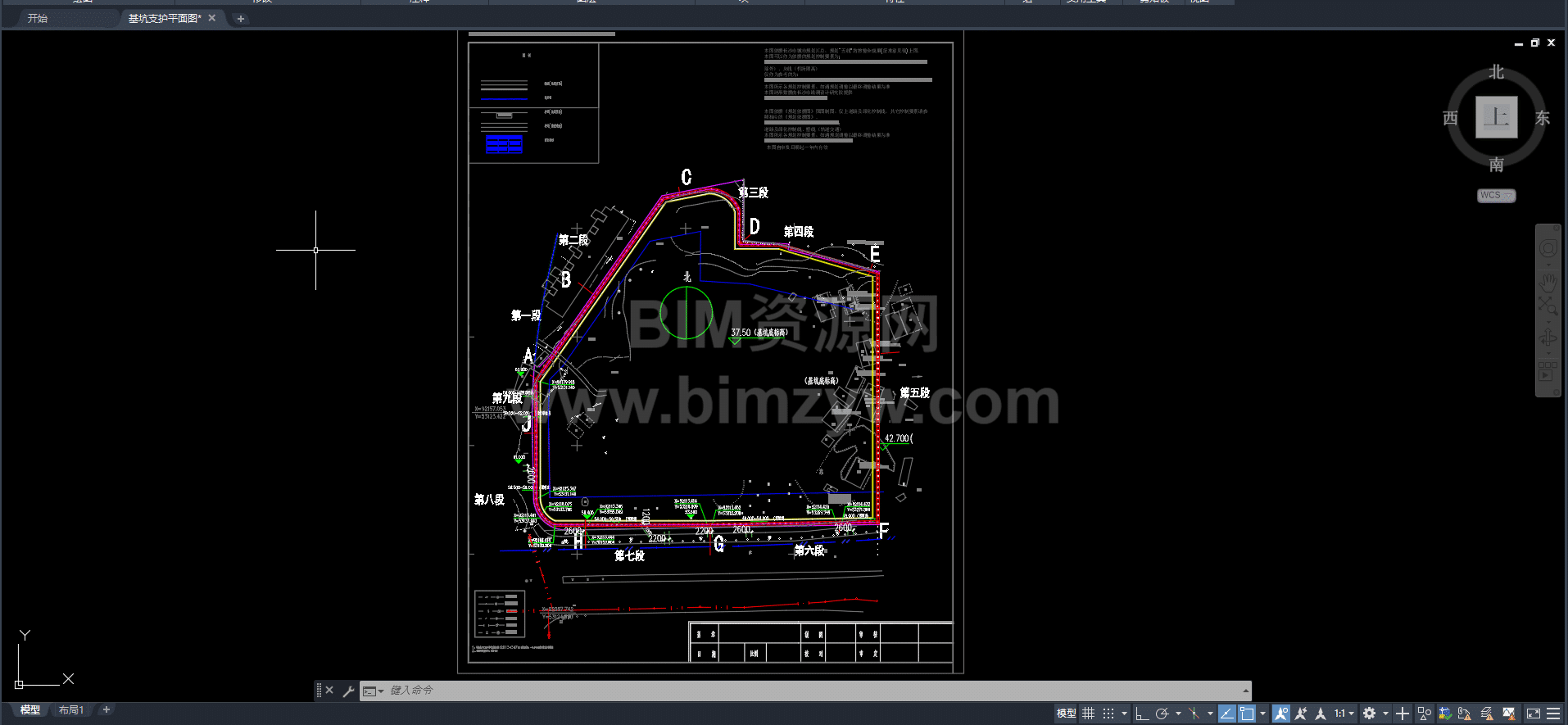

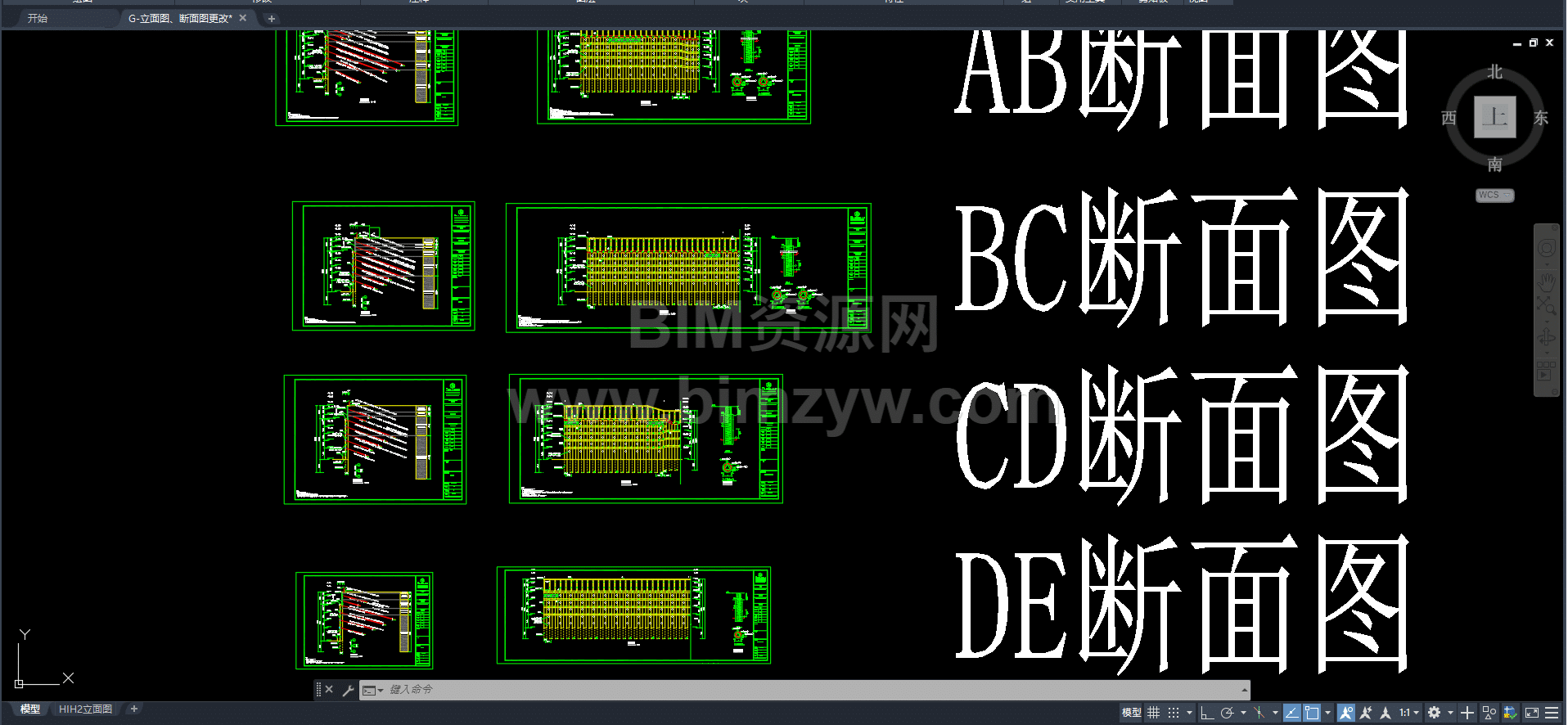

资源截图

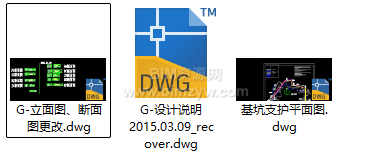

资源下载
