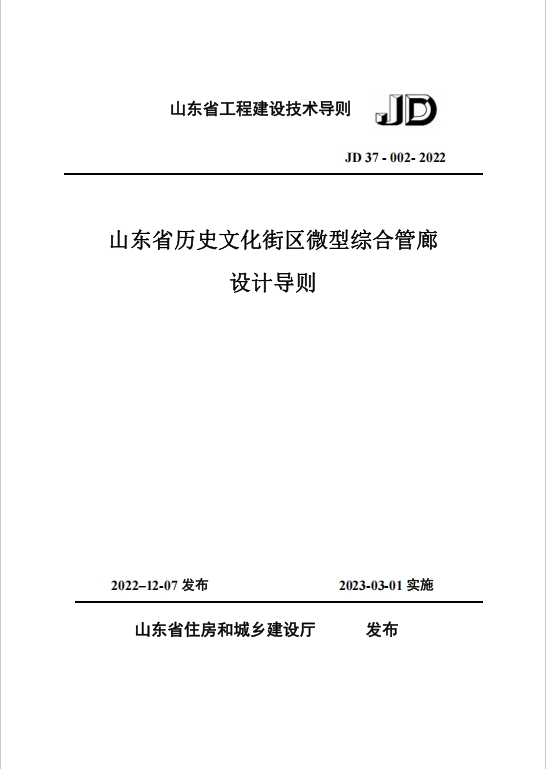

JD37-002-2022《山东省历史文化街区微型综合管廊设计导则》百度网盘PDF下载

1. 编制背景与适用范围：为提升历史文化街区市政基础设施建设水平而编制，适用于山东省历史文化街区内特定条件的微型综合管廊设计，即人流密集、不宜重复开挖、埋地管线敷设空间不足且街巷宽度在 3.5m – 10m 的区域。
2. 术语定义：对历史文化街区、工程管线、微型综合管廊等相关术语进行明确界定，明确各术语内涵，如微型综合管廊是采用浅埋沟道单舱方式建设，内部空间不满足人员正常通行，不设消防等系统的综合管廊 。
3. 基本规定：设计需兼顾多方面要求，保护不可移动文物和历史建筑安全，与周边环境协调；经经济技术比较后确定建设方案；明确纳入管廊的管线种类；与廊内外管线同步设计施工；满足内部管线运行、安装和维护需求；进行热平衡计算；配套建设附属设施；优先采用明挖施工与特定结构形式；建立维护管理制度；可采用机器人巡检；鼓励运用 BIM 技术。
4. 总体设计：平面中心线宜与街巷中心线平行，断面尺寸综合多因素确定，压力流主管道进出廊外设置阀门，预留作业空间，盖板材质样式与街巷协调。空间设计方面，穿越河道有覆土深度要求，与相邻管线、建（构）筑物基础保持安全净距，合理确定转弯半径，依据情况调整埋深和处理竖向矛盾 。断面设计多采用矩形，明确安装通道、出线空间、管线与壁面净距及布置原则。节点设计涵盖盖板、检查口、入户分支口等设置要求，且耳井尺寸应满足作业条件并尽量减小 。
5. 管线设计：规定管线连接处密封和防沉降措施，金属管道及支架防腐，部分管道抗浮，合理设计支撑、阀门和补偿器，规范雨水、污水管道连接和检查井设置 。针对不同类型管线，如给水、雨水、污水、天然气、热力、电力电缆和信息线缆，分别明确管材、管径、接口、保温、阀门、防护等设计要求。
6. 附属设施设计：通风及供电系统不设固定通风和照明系统，采用移动设备满足检修需求，自用供电采用阻燃或不燃电缆 。监控与报警系统根据多种因素确定组成和架构，与相关平台统一管理，设置多种监测报警装置，设备防护等级有要求。排水系统在管廊低点设集水坑，采用耳井形式，设置自动排水系统，确保排水顺畅并就近接入城市排水系统。标识系统在监控中心设介绍牌，管线、设备设标识，管道有识别色，井盖做专业标识。
7. 结构设计：给出结构计算模型，规定顶板、侧墙与不同构件连接的计算工况 。明确作用在盖板上的可变荷载取值依据，其他结构设计按相关规范执行。
